CN3768

CN3768是PWM降压型12V铅酸电池充电管理芯片，具有涓流，恒流，过充电和浮充电模式。恒流充电电流由连接于CSP管脚和BAT管脚之间的电流检测电阻RCS设置，在过充电和浮充电模式，充电电压典型值分别为14.8V和13.55V。 当VCC管脚电压大于低压锁存阈值，并且大于电池电压时，充电器正常工作，对电池充电。如果电池电压低于所设置的过充电电压的75%时，充电器自动进入涓流充电模式，此时充电电流为所设置的恒流充电电流的17.5%。当电池电压大于所设置的过充电电压的75%时，充电器进入恒流充电模式，此时充电电流由内部的0.12V基准电压和一个外部电阻RCS设置，即充电电流为0.12V/RCS。当电池电压继续上升接近过充电电压时，充电器进入过充电模式，充电电流逐渐减小。当充电电流减小到恒流充电电流的38%时，CN3768进入浮充电模式，此时BAT管脚电压被调制在浮充电电压，此时漏极开路输出 管脚内部的晶体管关断，输出为高阻态。 在浮充电状态，如果断开输入电源，再重新接入，将开始一个新的充电周期；如果电池电压下降到再充电阈值(过充电电压的83.95%)，那么也将自动开始新的充电周期。 当输入电压掉电时，CN3768自动进入睡眠模式，内部电路被关断，这样可以减少电池的电流消耗，延长待机时间。 CN3768内部还有一个过压比较器，当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时，如果BAT管脚电压上升到过压阈值时，过压比较器动作，关断片外的P沟道MOS场效应晶体管，充电器暂时停止，直到BAT管脚电压回复到过压释放阈值电压以下。

• 宽输入电压范围：6.6V到30V
• 对12V铅酸电池进行完整的充电管理
• 过充电和浮充电电压分别为14.8V和13.55V
• 充电电流达4A
• PWM开关频率：300KHz
• 恒流充电电流由外部电阻设置
• 对深度放电的电池进行涓流充电
• 自动再充电功能
• 充电状态指示
• 软启动功能
• 电池端过压保护
• 工作环境温度： -40°C到 +85°C

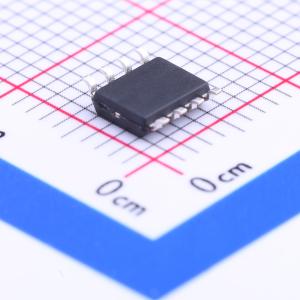

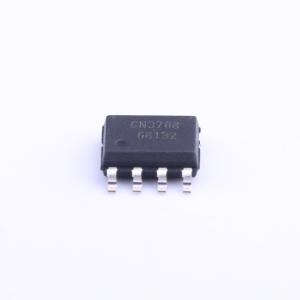

• 采用8管脚SOP封装
• 产品无铅，无卤素元素，满足RoHS

• 铅酸电池充电
• 不间断电源
• 备用电池应用
• 便携式工业和医疗仪器
• 独立电池充电器
