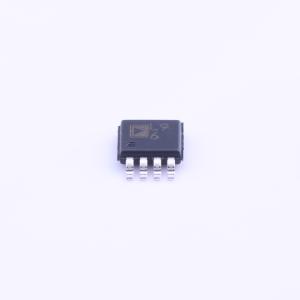

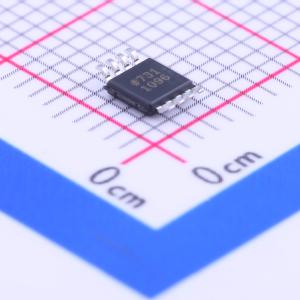

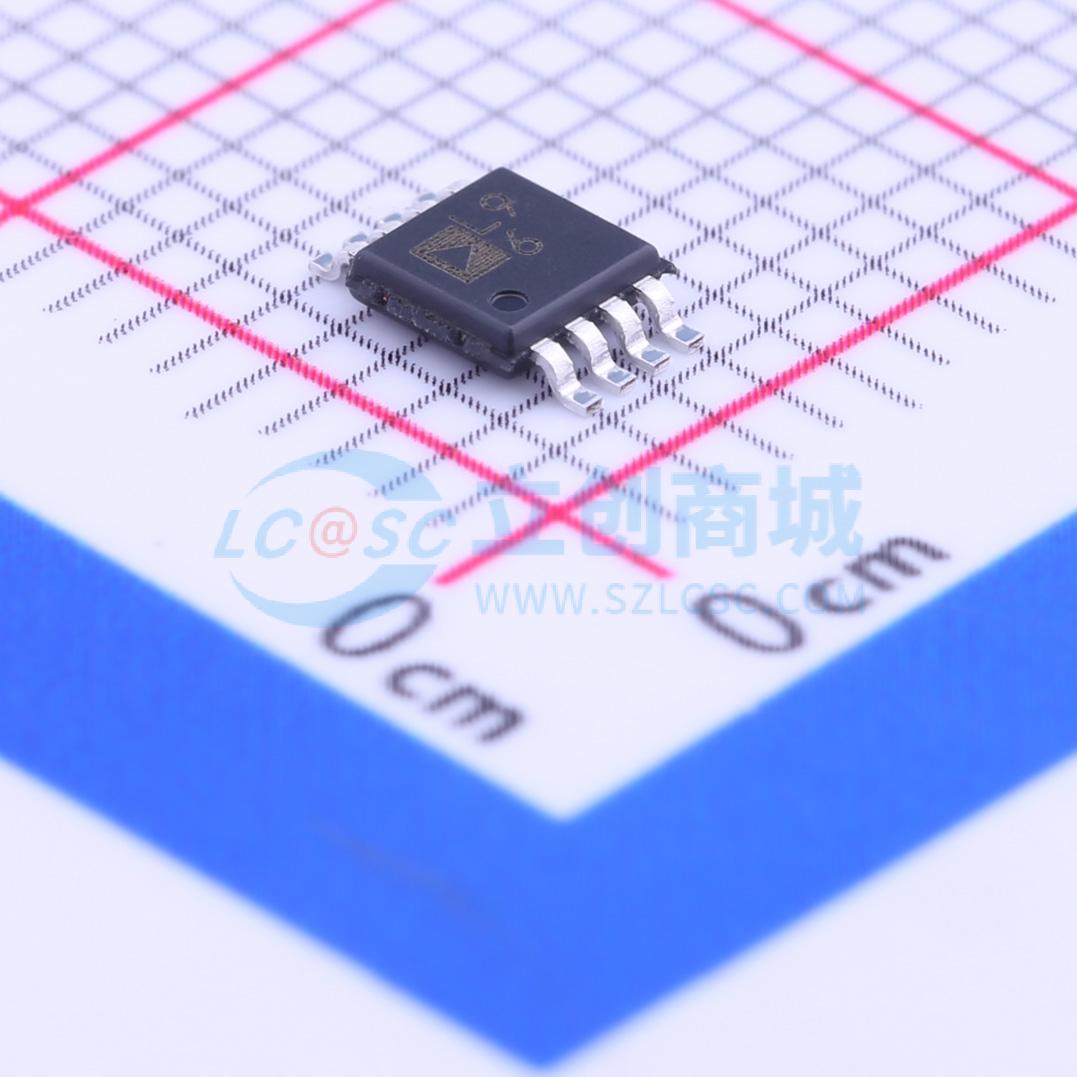

ADP1613ARMZ-R7

650 kHz / 1.3 MHz 升压 PWM DC-DC 开关转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 650 kHz /1.3 MHz升压PWM DC-DC开关转换器，电流限值为2.0 A
品牌名称: ADI(亚德诺)
商品型号: ADP1613ARMZ-R7
商品编号: C132279
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

ADP1612/ADP1613是升压型直流-直流开关转换器，集成了功率开关，能够提供高达20V的输出电压。由于其封装高度小于1.1毫米，ADP1612/ADP1613非常适合空间受限的应用，如便携式设备或薄膜晶体管（TFT）液晶显示器（LCDs）。

ADP1612/ADP1613工作在电流模式脉宽调制（PWM），效率可达94%。可调节软启动功能在器件启用时防止涌电流。引脚可选的开关频率和PWM电流模式架构允许优秀的瞬态响应、简易的噪声滤波以及使用小型且节省成本的外部电感和电容。其他主要特性包括欠压锁定（UVLO）、热关断（TSD）和逻辑控制使能。

ADP1612/ADP1613采用无铅8引脚MSOP封装。

商品特性

电流限制：ADP1612 为 1.4 A，ADP1613 为 2.0 A
最低输入电压：ADP1612 为 1.8 V，ADP1613 为 2.5 V
引脚可选 650 kHz 或 1.3 MHz PWM 频率
可调输出电压高达 20 V
可调软启动
欠压锁定
热关断
8 引脚 MSOP
支持 ADIsimPower 设计工具
ADIsimPower 可下载设计工具，适用于升压、耦合 SEPIC 和 SEPIC Cuk 配置

应用领域

TFT LCD 偏置电源
移动应用设备
工业/仪器设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	2A
	开关频率	650kHz~1.3MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1.35mA
	开关管(内置/外置)	内置
	输出类型	可调
