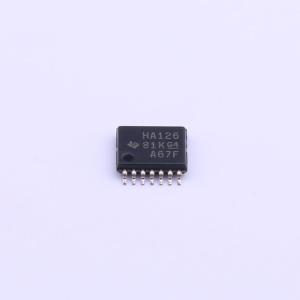

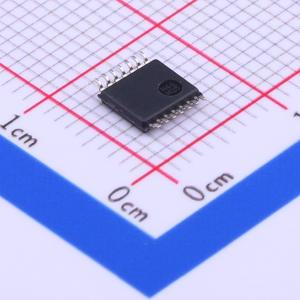

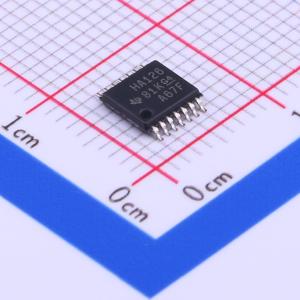

SN74AHC126PWR
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC126 具有三态输出的 4 通道、2V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC126PWR
- 商品编号
- C132984
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
AHC126器件是四路总线缓冲门，带有独立线路驱动器，具备三态输出。当关联的输出使能输入为低电平时，对应输出禁用；当输出使能为高电平时，对应门将A输入的数据传输至Y输出。为保证器件在通电或断电过程中处于高阻抗状态，输出使能端需通过下拉电阻接地，下拉电阻的最小值由驱动器的拉电流能力决定。
商品特性
- 工作VCC范围为2V~5.5V
- 闭锁性能超过250mA
- 最大电源电压范围为-0.5V~7V
- 最大输入电压范围为-0.5V~7V
- 最大输出电压范围为-0.5V~VCC+0.5V
- 输出钳位电流范围为±20mA
- 连续输出电流范围为±25mA
- 流经VCC或GND的连续电流范围为±50mA
- 不同封装对应热阻抗：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入必须接VCC或GND，以保证器件正常工作
- SN54AHC126支持J、W、FK封装，SN74AHC126支持D、DB、DGV、N、NS、PW封装，部分引脚无内部连接
应用领域
- 总线信号缓冲
- 三态线路驱动
