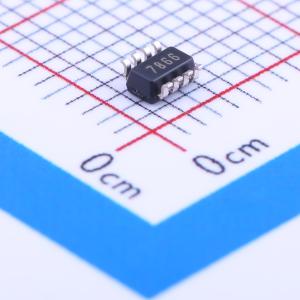

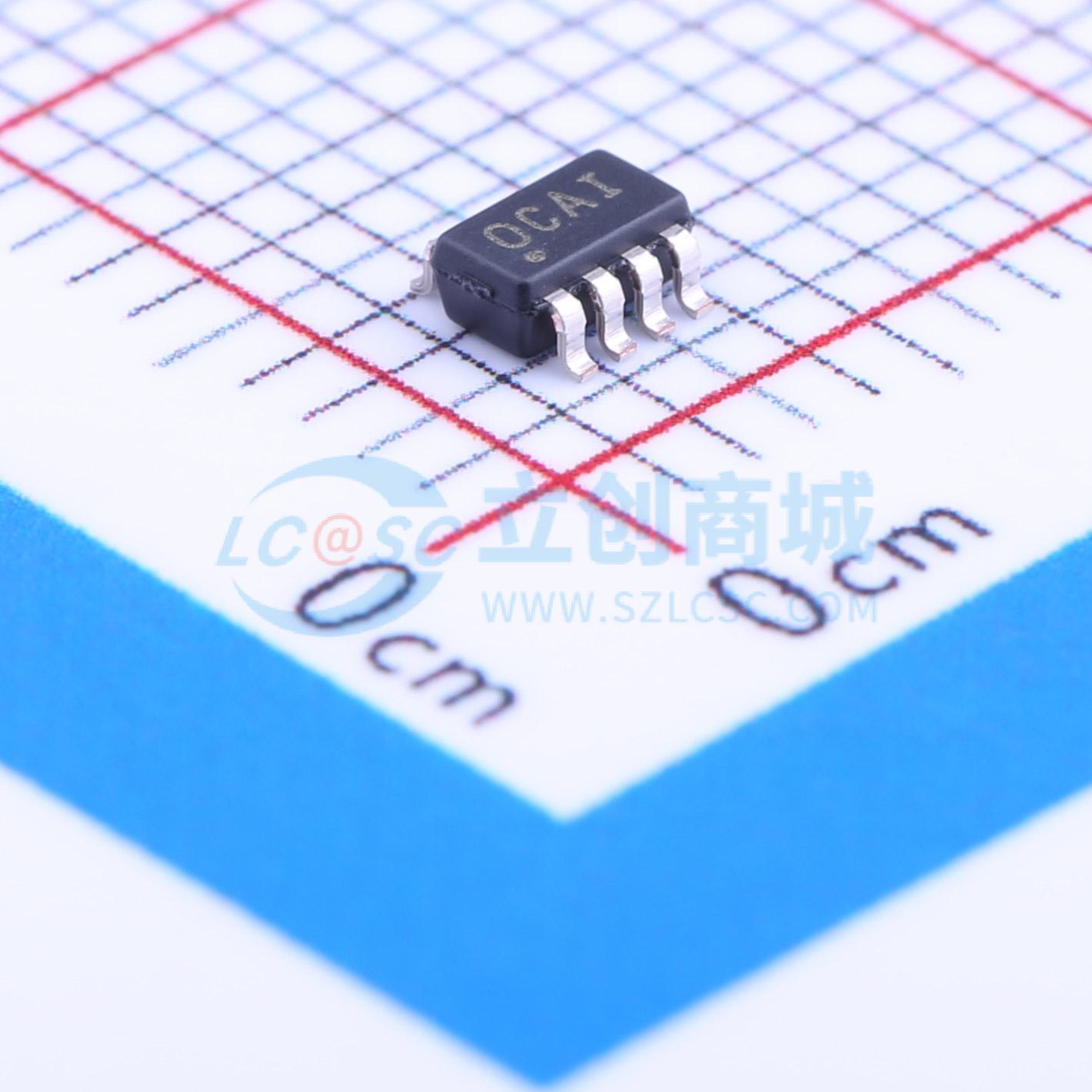

温馨提醒：图片仅供参考，商品以实物为准
OPA2378AIDCNR
低噪声、高精度、轨至轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2378 零温漂系列双通道、低噪声、900kHz、RRIO、精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2378AIDCNR
- 商品编号
- C133030
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 900kHz | |
| 输入偏置电流(Ib) | 150pA | |
| 输入失调电压(Vos) | 20uV | |
| 共模抑制比(CMRR) | 112dB | |
| 压摆率(SR) | 0.4V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 250nV/℃ | |
| 静态电流(Iq) | 125uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.2V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.1V；1.1V~2.75V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 20nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 300pA |
商品概述
OPA378 和 OPA2378 代表了一个新的零漂移、microPOWER 运算放大器系列，它们采用了一种专有的自动校准技术，旨在提供最小的输入失调电压(20μν)和失调电压漂移 (0.1 μV/°C)。 由于兼具低输入电压噪声、高增益带宽 (900KHz) 和低功耗（最大值为 150μA），因而使得这些器件能够实现面向低功耗高精度应用的最优性能。 此外，卓越的 PSRR 性能与2.2V 至 5.5V 的宽输入电源范围及轨至轨输入和输出相结合，还使其成为直接从电池供电运行（不进行稳压）的单电源应用的绝佳选择。 OPA378 （单通道器件） 采用 microSIZE SC70 - 5 和SOT23 - 5 封装。 OPA2378 （双通道器件） 则可提供SOT23 - 8 封装。 所有器件版本的规定工作温度范围均为 ― 40 °C 至 +125 °C
商品特性
- 低噪声 0.4μνPP ，0.1Hz 至 10Hz
- 20nV/√Hz（在1kHz 频率下）
- 零漂移系列低偏移电压： 20μv
- 低失调漂移： 0.1μV/°C
- 静态电流： 125μΔ
- 增益带宽：900kHz
- 轨至轨输入/输出
- EMI 滤波
- 电源电压： 2.2V 至 5.5V
- microSIZE 封装： SC70 和 SOT23
应用领域
- 便携式医疗设备
- 血糖仪
- 血氧测定
- 心率监测仪
- 衡器
- 电池供电型仪器
- 热电堆模块
- 手持测试设备
- 传感器信号调节
