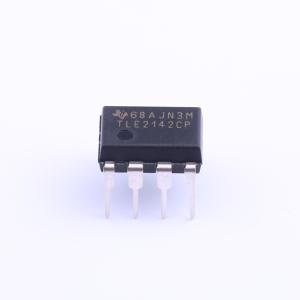

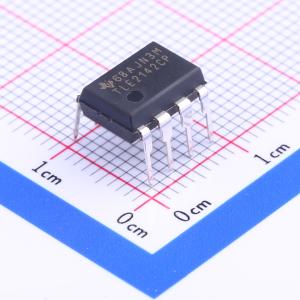

TLE2142CP

TLE214x 和 TLE214xA 器件是采用互补双极 Excalibur 工艺制造的高性能、内部补偿运算放大器。TLE214xA 是 TLE214x 的低失调电压版本。两者均为标准行业产品的引脚兼容升级版。 该设计采用了一个输入级，可同时实现 10.5 nV/√Hz 的低音频带噪声（10 Hz 1/f 拐点）和对称的 40 V/μs 压摆率，通常可驱动高达 800 pF 的负载。由此产生的低失真和高功率带宽在高保真音频应用中至关重要。在 2 kΩ/100 pF 负载下，10 V 阶跃信号达到 0.1% 的快速建立时间为 340 ns，这在快速执行器/定位驱动器中很有用。在类似测试条件下，达到 0.01% 的建立时间为 400 ns。 该器件在高达 10 nF 的容性负载下保持稳定，尽管在如此高的负载水平下，6 MHz 的带宽会降至 1.8 MHz。因此，TLE214x 和 TLE214xA 适用于低压降采样保持电路和长电缆的直接缓冲，包括 4 mA 至 20 mA 电流环路。 特殊设计还表现出对集成电路组件固有不匹配的改善的不敏感性，最大失调电压为 500 μV，典型漂移为 1.7 μV/°C 即可证明。最小共模抑制比和电源电压抑制比分别为 85 dB 和 90 dB。 在 ±2 V 至 ±22.8 V 的电源电压范围内，器件性能相对独立于电源电压。输入可在 VCC- - 0.3 至 VCC+ - 1.8 V 之间工作，而不会引起相位反转，不过超出较低共模输入范围的每个输入可能会有过大的输入电流流出。全 NPN 输出级在轻电流负载条件下可提供接近轨到轨的输出摆幅，即 VCC- - 0.1 至 VCC+ - 1 V。由于输出电流内部受限，该器件可承受任一电源的短路，但必须注意确保不超过封装的最大功耗。 两个版本也可用作比较器。可保持 VCC± 的差分输入，而不会损坏器件。在 TTL 电源电平下，开环传播延迟通常为 200 ns。这为器件驱动超出推荐输出摆幅限制时的输出级饱和恢复情况提供了良好的指示。 TLE214x 和 TLE214xA 均提供多种封装形式，包括行业标准的 8 引脚小外形封装和适用于高密度系统应用的芯片形式。后缀为 C 的器件工作温度范围为 0°C 至 70°C，后缀为 I 的器件为 -40°C 至 105°C，后缀为 M 的器件则适用于 -55°C 至 125°C 的 温度范围。

• 高保真音频应用
• 快速执行器/定位驱动器
• 低下降采样和保持
• 直接缓冲长电缆
• 4 mA 到 20 mA 电流环路
• 比较器
