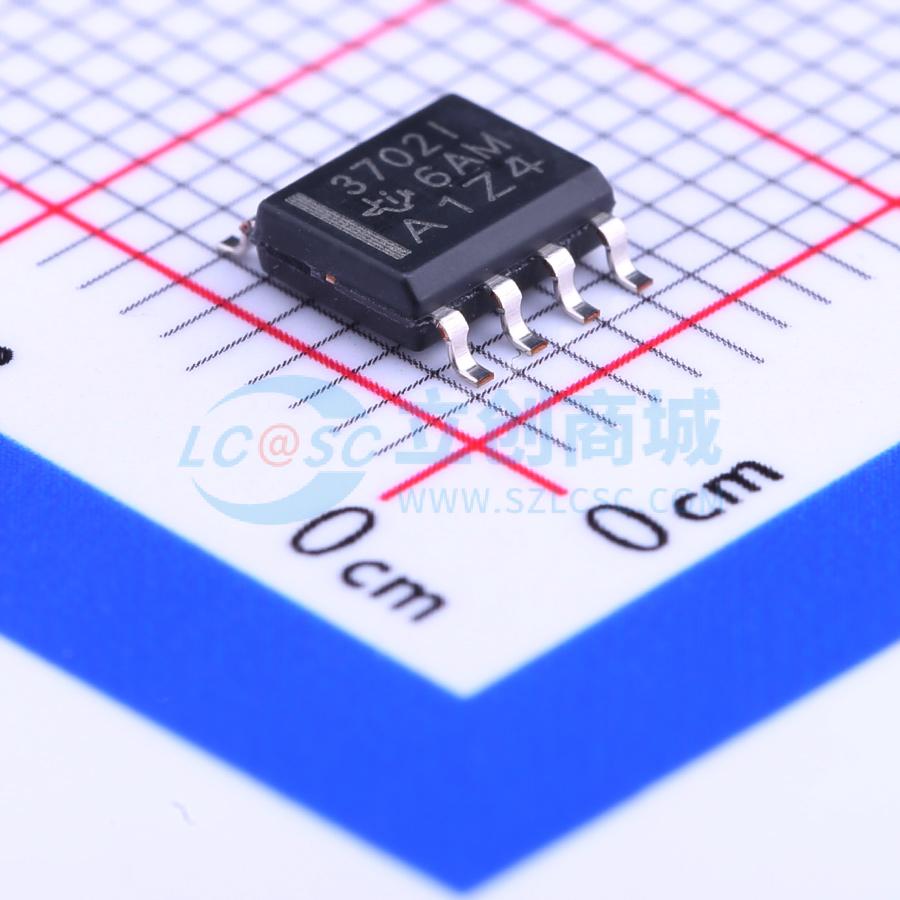

温馨提醒：图片仅供参考，商品以实物为准
TLV3702ID
纳米功率，推挽输出比较器 TLV370x 系列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV3702 双通道毫微功耗高电压比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV3702ID
- 商品编号
- C133808
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 250uV | |
| 输入偏置电流(Ib) | 80pA | |
| 传播延迟(tpd) | 36us | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | 88dB | |
| 输出类型 | 推挽 | |
| 输出模式 | CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 560nA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee ~ Vcc) | -8V~-1.35V；1.35V~8V | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 输入失调电流(Ios) | 20pA | |
| 响应时间(tr) | 7us |
商品概述
TLV370x 是一系列微功耗比较器，每通道仅消耗 560 nA 电源电流，非常适合电池供电和无线手机应用。 TLV370x 在扩展工业温度范围（TA = -40°C 至 125°C）内的最小工作电源电压为 2.7 V，输入共模范围为 -0.1 至 VCC + 5 V。低电源电流使其成为以静态电流为主要考量的电池供电便携式应用的理想选择。反接电池保护功能可防止因电池安装不当导致放大器过流。在恶劣环境下，输入电压比正电源轨高 5 V 也不会损坏器件。 所有型号均提供 PDIP 和 SOIC 封装，单通道器件采用小型 SOT - 23 封装，双通道器件采用 MSOP 封装，四通道器件采用 TSSOP 封装。
商品特性
- 低电源电流：每通道 560 nA
- 输入共模范围超出电源轨：-0.1 V 至 VCC + 5 V
- 电源电压范围：2.5 V 至 16 V
- 高达 18 V 的反接电池保护
- 推挽式 CMOS 输出级
- 规定温度范围：
- 0°C 至 70°C – 商业级
- -40°C 至 125°C – 工业级
- 超小型封装：
- 5 引脚 SOT - 23（TLV3701）
- 8 引脚 MSOP（TLV3702）
- 通用运算放大器评估模块（更多信息参考 SLOU060）
应用领域
- 便携式电池监测
- 消费医疗电子
- 安全检测系统
- 手持仪器
- 超低功耗系统
