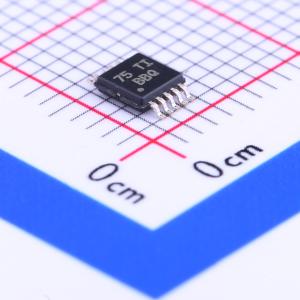

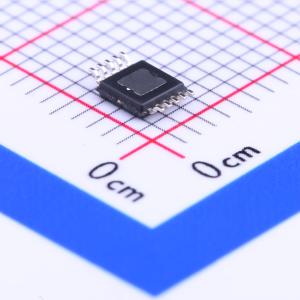

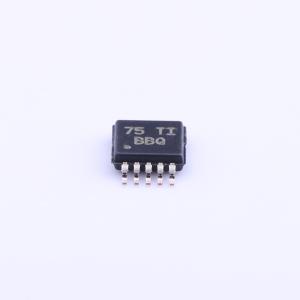

温馨提醒：图片仅供参考，商品以实物为准

TPS62046DGQR

高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62046 是一款高效率同步降压 DC-DC 转换器,适用于电池供电的便携式应用,支持低电压 DSP 和处理器。该转换器支持固定和可调输出电压,最大输出电流为 1.2A,开关频率为 1.25MHz,输入电压范围为 2.5V 至 6.0V。
品牌名称: TI(德州仪器)
商品型号: TPS62046DGQR
商品编号: C133842
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

TPS6204x 系列设备是高效的同步降压直流转换器，专为电池供电的便携式应用优化。这些设备非常适合由单节锂离子电池或三节镍氢/镍镉电池供电的便携式应用。输出电压范围从6.0V到0.7V，支持PDA、口袋PC以及笔记本和超便携笔记本电脑中的低压DSP和处理器。TPS6204x 以固定的1.25MHz开关频率工作，并在轻负载电流下进入节能模式，以在整个负载电流范围内保持高效率。对于低噪声应用，可以通过将MODE引脚拉高来强制设备进入固定频率PWM模式。TPS6204x 支持高达1.2A的负载电流。

商品特性

最高95%的转换效率
典型静态电流：18 μA
负载电流：1.2 A
工作输入电压范围：2.5 V至6.0 V
开关频率：1.25 MHz
可调和固定输出电压
在轻负载电流下以节能模式运行
100%占空比实现最低压降
内部软启动
动态输出电压定位
热关断
短路保护
10引脚MSOP PowerPad封装
10引脚QFN 3 X 3 mm封装

应用领域

PDA、掌上电脑和智能手机
USB供电调制解调器
CPU和DSP
PC卡和笔记本电脑
xDSL应用标准 5V到3.3V转换

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	3.3V
	输出电流	1.2A
	开关频率	1.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	固定
