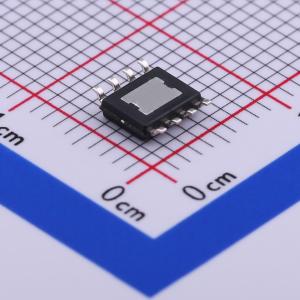

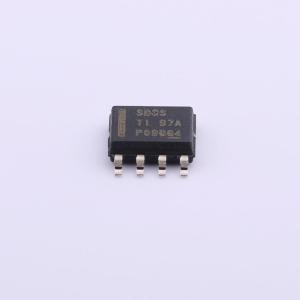

LMR16030SDDAR
60V 3A 降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMR16030是一款60V、3A的SIMPLE SWITCHER®降压转换器,具有40μA的超低工作静态电流。其输入电压范围为4.3V至60V,适用于各种工业和汽车应用。该器件集成了高侧MOSFET,支持宽范围的可调开关频率（200kHz至2.5MHz）,并具有内部补偿功能,简化了设计。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR16030SDDAR
- 商品编号
- C136648
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.3V~60V | |
| 输出电压 | 800mV~50V | |
| 输出电流 | 3A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LMR16030 是一款60V、3A的SIMPLE SWITCHER降压稳压器，内置高压侧MOSFET。其宽输入范围为4.3V至60V，适用于从工业到汽车的各种应用，可对非稳压电源进行功率调节。该稳压器在睡眠模式下的静态电流为40μA，适合电池供电系统。关断模式下极低的1μA电流可以进一步延长电池寿命。宽范围可调开关频率允许优化效率或外部元件尺寸。内部环路补偿使用户免去了繁琐的环路补偿设计任务。这也最小化了外部元件的数量。精密使能输入简化了稳压器控制和系统电源时序。还具有内置保护功能，如逐周期电流限制、热感应和因过大的功率耗散导致的关断以及输出过电压保护。
LMR16030 采用8引脚HSOIC封装，带有裸露焊盘以实现低热阻。
应用领域
- 汽车电池调节
- 工业电源供应
- 电信和数据通信系统
- 通用宽输入电压调节
