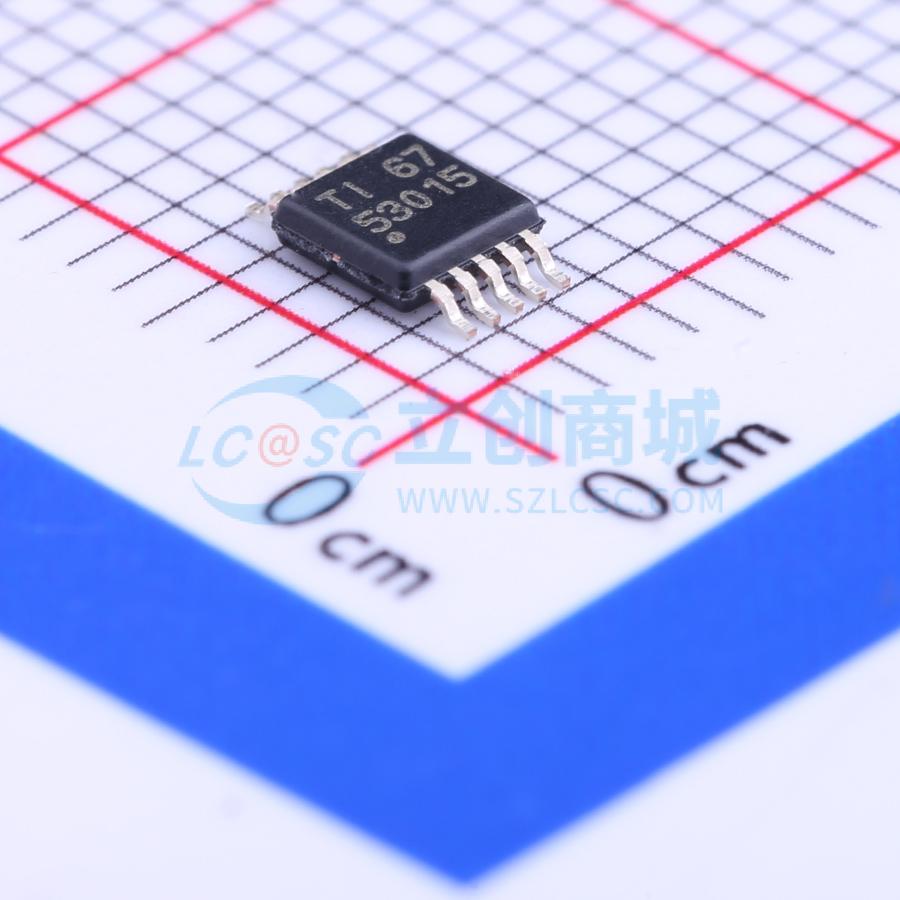

温馨提醒：图片仅供参考，商品以实物为准

TPS53015DGSR

用于低压电源轨的单路同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53015是一款单路同步降压控制器,采用D-CAP2TM模式控制,提供快速瞬态响应和自适应栅极驱动器,适用于低压电源轨。具有过流、过压、欠压和热关断保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS53015DGSR
商品编号: C139371
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

商品概述

TPS53015 是一款单一、自使用启动时间D-CAP2™模式同步降压控制器。可使系统设计人员能够通过一个成本有效低外部组件数量和低待机电流解决方案来完成各种终端设备的电源总线调节器集。主控制环路使用D-CAP2™模式控制，此控制方式提供一个无需外部补偿组件的极快速瞬态响应。自适应接通时间控制支持较高负载条件下PWM模式与轻负载下Eco-mode™运行间的无缝转换。Eco-mode™使TPS53015能够在较轻负载条件下保持高效率。也能够去适应诸如POSCAP或者SP-CAP的低等效串联电阻(ESR)和超低ESR陶瓷电容器。此器件在4.5V至28V的输入电压和0.77V至7.0V的输出电压下提供便捷和高效运行。采用3.0mm×3.0mm 10引脚超小型小外形尺寸(VSSOP) (DGS)封装，额定环境运行温度范围为 - 40°C至85°C。

商品特性

D-CAP2™模式控制，快速瞬态响应，环路补偿无需外部部件，与陶瓷输出电容器兼容
宽输入电压范围：4.5V至28V
输出电压范围：0.77V至7.0V
低侧RDS（接通）无损电流感应
1.4ms固定软启动
非吸入预偏置软启动
500kHz开关频率
逐周期过流限制控制
用于在轻载时保持高效率的自动跳过Eco-Mode™
电源良好输出
过流(OCL) / 过压(OVP) / 欠压(UVP) / 欠压闭锁(UVLO) / 热关断(TSD)保护
自适应栅极驱动器，带集成式升压P通道场效应晶体管(PMOS)开关
热补偿OCP，4000 ppm/°C
10引脚超小型小外形尺寸封装(VSSOP)

应用领域

针对广泛应用的低功耗系统中的负载点调节
数字电视电源
网络互联家庭终端设备
数字机顶盒(STB)
DVD播放器/刻录机
游戏控制台和其它设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	770mV~7V
	输出电流	-
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
