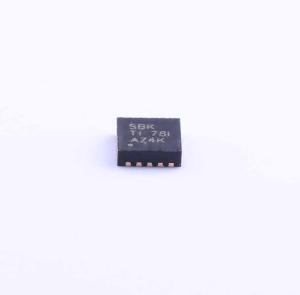

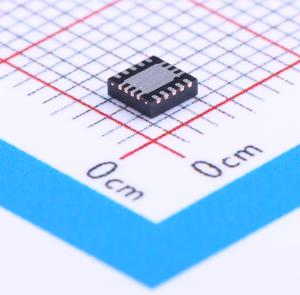

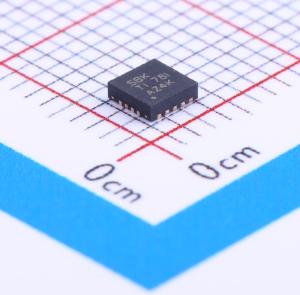

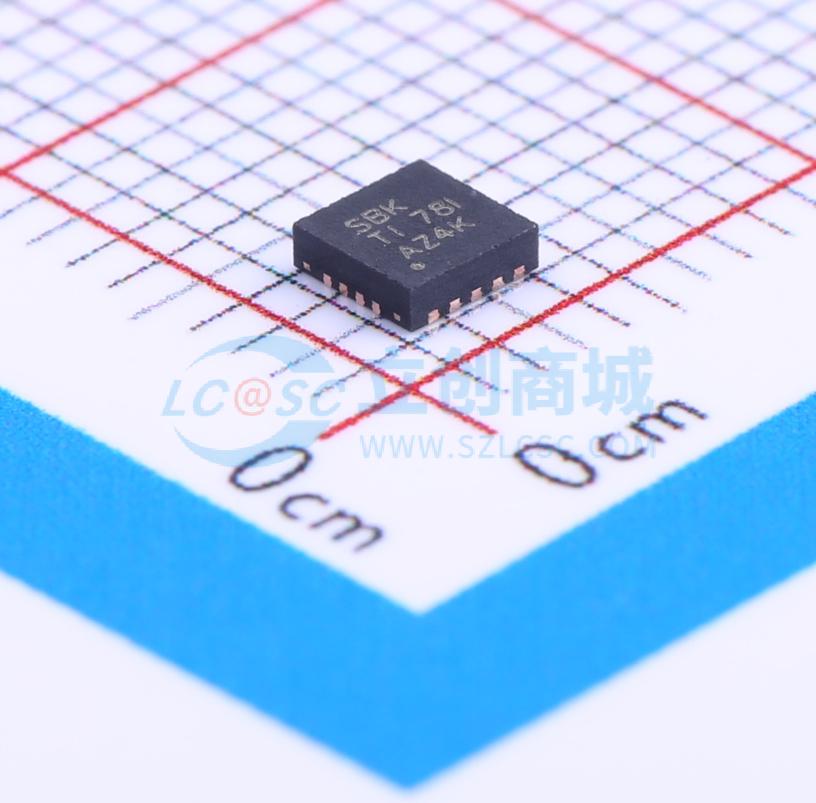

TPS61230DRCR

高效同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61230是一款高效率的同步升压转换器,适用于由单节锂离子电池或3.3V稳压电源供电的产品。该器件集成了5A开关,能够提供高达2.1A的输出电流。其典型工作频率为2MHz,支持轻载下的省电模式,以实现最高效率。
品牌名称: TI(德州仪器)
商品型号: TPS61230DRCR
商品编号: C139626
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 1.683克(g)

商品参数

商品概述

TPS6123x 系列是一款高效率同步升压转换器，具有紧凑的解决方案尺寸。它专为由单节锂离子电池或3.3V稳压电源供电的产品进行了优化。该IC集成了一个5A开关，在3.3V输入供电的情况下，能够提供高达2.1A、5V输出的电流。基于准恒定导通时间谷电流模式控制方案。典型工作频率为2MHz，这允许使用小电感和电容来实现小尺寸解决方案。TPS61230和TPS61231通过外部电阻分压器提供可调输出电压，而TPS61232则提供固定的5V输出电压。

在轻负载条件下，TPS6123x会自动进入节能模式以在最低静态电流下达到最高效率。在关断状态下，负载完全与输入断开，输入电流消耗降低到典型的1.5μA。集成了一款精确的低功耗使能比较器。使能比较器的阈值以及迟滞可以通过外部电阻进行调整，以支持特定应用系统的上电和下电要求。其他功能如输出过压保护、热关断保护及电源良好输出均内置其中。

这些器件采用3毫米x3毫米x0.9毫米VSON封装。

应用领域

低压锂离子电池供电产品
USB电源供应
平板电脑
移动电源，电池备份单元
工业计量设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.3V~5.5V
	输出电压	2.5V~5.5V
	输出电流	4A
	开关频率	2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
