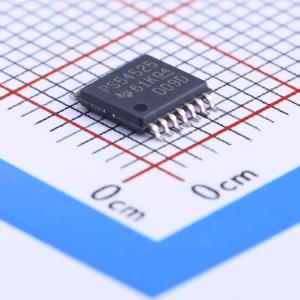

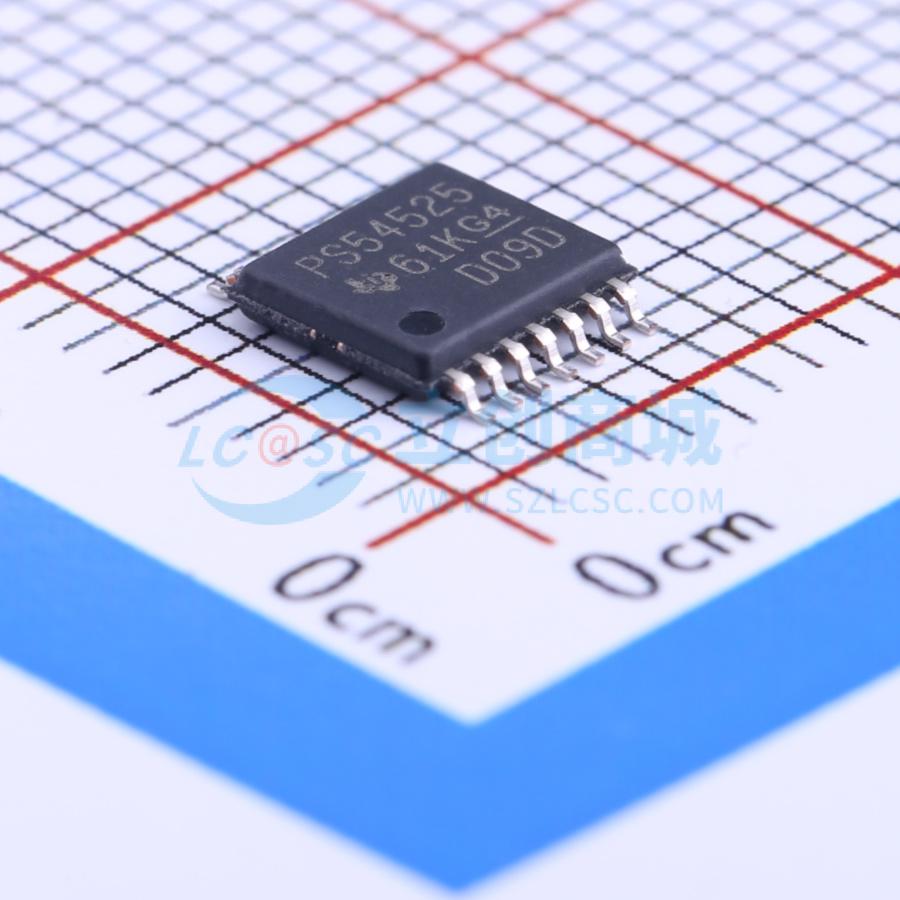

TPS54525PWPR

降压型 5.5A 4.5V~18V

描述: TPS54525是一款自适应导通时间D-CAP2模式控制的同步降压转换器,支持4.5V至18V输入电压范围,输出电压可在0.76V至5.5V之间调节,最大输出电流为5.5A,具有快速瞬态响应和低输出纹波特性,支持陶瓷输出电容,集成高效FET,开关频率为650kHz,支持软启动和预偏置软启动功能,具有过流保护和电源良好输出功能。
品牌名称: TI(德州仪器)
商品型号: TPS54525PWPR
商品编号: C140350
商品封装: TSSOP-14-EP
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

TPS54525是一款自适应导通时间的D-CAP2™模式同步降压转换器。它使系统设计人员能够采用经济高效、元件数量少、待机电流低的解决方案，完成各种终端设备电源总线稳压器套件的设计。主控制环路采用D-CAP2™模式控制，无需外部补偿元件即可实现非常快速的瞬态响应。它还拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容器（如POSCAP或SPCAP）和超低ESR陶瓷电容器。该器件的输入电压VIN范围为4.5 V至18 V。输出电压可在0.76 V至5.5 V之间进行编程。该器件还具备可调节的软启动时间和电源正常指示功能。TPS54525采用14引脚HTSSOP封装，工作温度范围为-40℃至85℃。

商品特性

D-CAP2™模式可实现快速瞬态响应、低输出纹波，并允许使用陶瓷输出电容器
宽VIN输入电压范围：4.5 V至18 V
输出电压范围：0.76 V至5.5 V
高效集成FET，针对低占空比应用进行了优化
63 mΩ（高端）和33 mΩ（低端）
高效率，关断时电流小于10 μA
高初始带隙基准精度
可调节软启动
预偏置软启动
650 kHz开关频率（fSW）
逐周期过流限制
电源正常输出

应用领域

适用于低压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端
数字机顶盒（STB）

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~5.5V
	输出电流	5.5A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)
