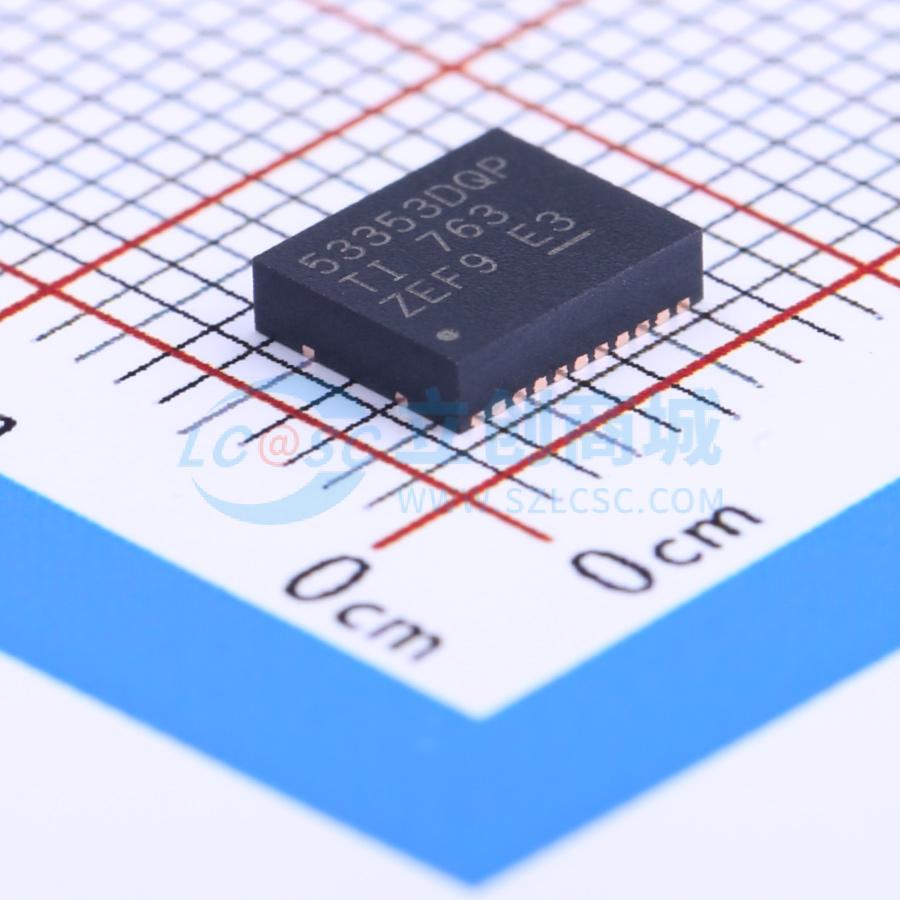

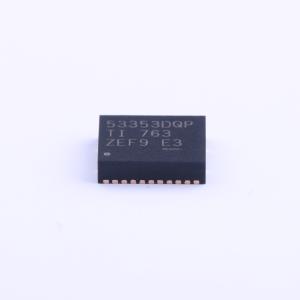

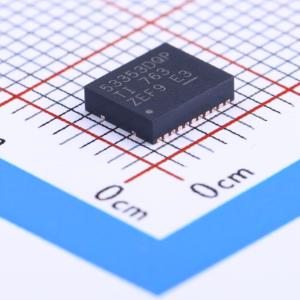

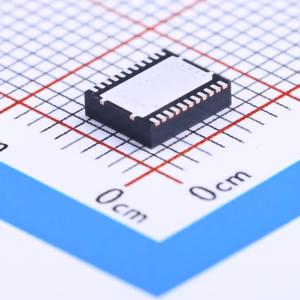

TPS53353DQPR

高效20A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53353是一款具有集成MOSFET的高效20A同步降压转换器,适用于低输出电压点负载应用。该器件采用D-CAPTM模式控制和自适应导通时间架构,支持自动跳跃Eco-modeTM模式,具有22引脚QFN封装,输入电压范围为1.5V至15V,VDD输入电压范围为4.5V至25V,输出电压范围为0.6V至5.5V。
品牌名称: TI(德州仪器)
商品型号: TPS53353DQPR
商品编号: C143959
商品封装: LSON-12-EP(5x6)
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

TPS53353是一款具有集成MOSFET的D-CAP™模式、20A同步降压转换器。它们被设计用于易于使用、低外部组件数量和空间有限的电源系统。这个器件特有5.5mΩ/2.2mΩ集成MOSFET，精准1% 0.6V基准和集成的升压开关。具有竞争力的特性包括：1.5V至15V的转换输入电压范围、极低外部元件数、针对超快速瞬态响应的D-CAP™模式控制、自动跳跃模式操作、内部软启动控制、可选择频率以及无需补偿。转换输入电压范围为1.5V至15V，电源电压范围为4.5V至25V，输出电压范围为0.6V至5.5V。该器件采用5mm×6mm、22引脚QFN封装，额定工作温度范围为 -40°C至85°C。

商品特性

转换输入电压范围：1.5V至15V
VDD输入电压范围：4.5V至25V
20A电流条件下，12V至1.5V的降压转换效率达92%
输出电压范围：0.6V至5.5V
5V低压降(LDO)输出
支持单轨输入
集成了功率金属氧化物半导体场效应晶体管(MOSFET)，持续输出电流达20A
用于在轻负载时实现高效率的自动跳跃Eco-mode™
<10μA关断电流
针对快速瞬态响应的D-Cap+™模式
可通过外部电阻在250kHz至1MHz范围内选择开关频率
可选的自动跳跃或者只支持脉宽调制(PWM)运行
内置1% 0.6V基准电压
0.7ms，1.4ms，2.8ms和5.6ms可选内部电压伺服系统软启动
集成升压开关
预充电启动能力
支持可调节的过流限制和温度补偿
过压、欠压、欠压锁定(UVLO)和过热保护
支持所有陶瓷输出电容
漏极开路电源正常指示
组装有NexFET™电源块技术
22引脚四方扁平无引脚(QFN)封装，采用PowerPAD™

应用领域

服务器/存储
工作站和台式机
电信基础设施

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.5V~15V
	输出电压	600mV~5.5V
	输出电流	20A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
