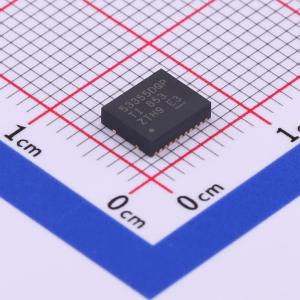

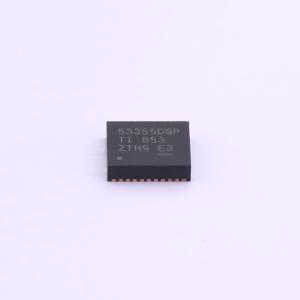

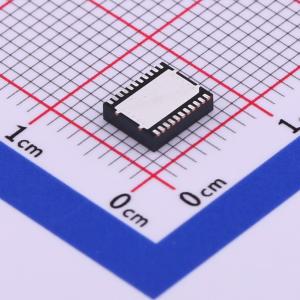

温馨提醒：图片仅供参考，商品以实物为准
TPS53355DQPR
30A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS53355是一款30A同步降压转换器,具有1.5V至15V的输入电压范围和0.6V至5.5V的输出电压范围。它集成了MOSFET,支持高达30A的连续输出电流,采用D-CAP模式控制,具有Eco-mode功能,支持自动跳跃或仅PWM工作模式,可选开关频率范围从250kHz至1MHz。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS53355DQPR
- 商品编号
- C148172
- 商品封装
- LSON-22-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.227克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 1.5V~15V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 30A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 420uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS53355 是一款集成有金属氧化物半导体场效应晶体管(MOSFET) 的D-CAP™模式、30A 同步开关。它的设计目标是简单易用、减少外部组件，以及适用于空间受限的电源系统。 该器件具有5mΩ/2mΩ 集成MOSFET、1% 的精度、0.6V 的基准电压，以及集成升压开关。富有竞争力的特性包括：1.5V 至15V 宽转换输入电压范围、所用外部组件极少、针对超快瞬变的D-CAP™模式控制、自动跳跃模式运行、内部软启动控制、可选频率并且无需补偿。 转换输入电压范围为1.5V 至15V，电源电压范围为4.5V 至25V，输出电压范围为0.6V 至5.5V。 该器件采用22 引脚6mm×5mm QFN 封装。
商品特性
- 最高效率达96%
- 转换输入电压范围：1.5V 至15V
- VDD 输入电压范围：4.5V 至25V
- 输出电压范围：0.6V 至5.5V
- 5V LDO 输出
- 支持单轨输入具有30A 连续输出电流的集成功率MOSFET
- 自动跳跃Eco-mode可实现轻负载效率
- 关断电流<10μA
- 具有快速瞬态响应的D-CAP模式
- 具有外部电阻器的可选开关频率，范围从250kHz至1MHz
- 可选自动跳跃或仅PWM 工作模式
- 内置1% 0.6V 基准电压
- 0.7ms、1.4ms、2.8ms 和5.6ms 可选内部电压伺服器软启动
- 集成升压开关
- 预充电启动能力
- 具有热补偿的可调过流限制
- 过压、欠压、UVLO 和过热保护
- 支持全陶瓷输出电容器
- 漏极开路电源正常指示
- 包含NexFET电源块技术
- 带PowerPAD 的22 引脚QFN 封装
- 可选“绿色环保”（符合RoHS 标准）
应用领域
- 服务器和存储
- 工作站和台式机
- 电信基础设施
