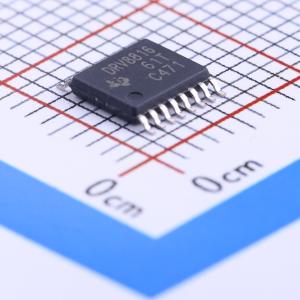

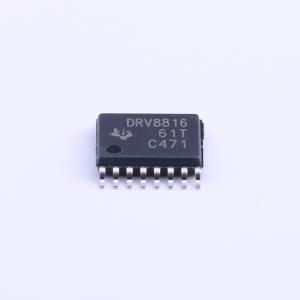

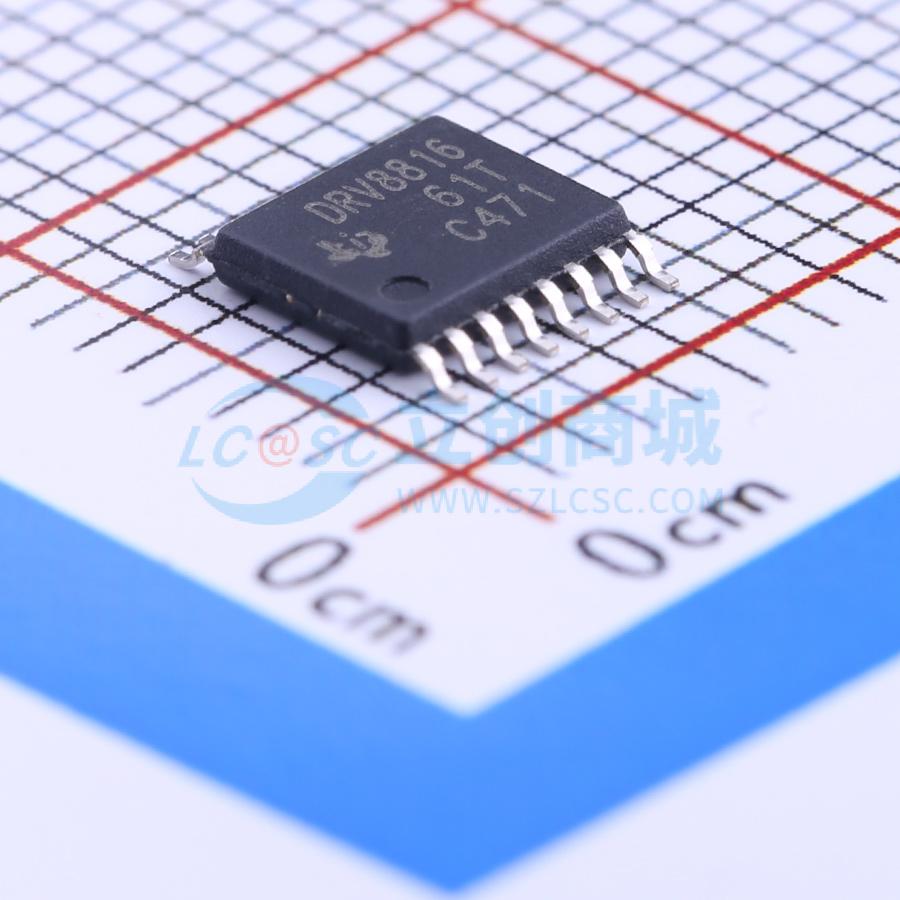

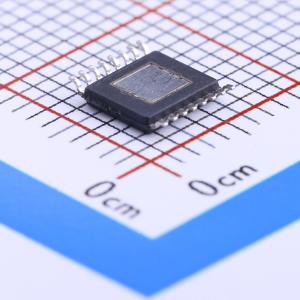

温馨提醒：图片仅供参考，商品以实物为准
DRV8816PWPR
2.8A 有刷直流电机驱动芯片 38V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8816 40V、双通道半 H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8816PWPR
- 商品编号
- C140351
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 峰值电流 | 2.8A | |
| 导通电阻 | 400mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.2uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
DRV8816提供了一种多功能的功率驱动解决方案，具备两个独立的半H桥驱动器。该器件可驱动一个有刷直流电机或步进电机的一个绕组，以及螺线管等其他设备。简单的INx/ENx接口便于与控制电路连接。 输出级采用配置为半H桥的N沟道功率MOSFET。DRV8816能够提供高达±2.8 A的峰值输出电流，工作电压最高可达38 V。内部电荷泵可产生所需的栅极驱动电压。 该器件具备低功耗睡眠模式，可关闭内部电路以实现极低的静态电流消耗。可通过专用的nSLEEP引脚设置此睡眠模式。 内部提供了针对欠压锁定（UVLO）、电荷泵故障、过流保护（OCP）、电源短路保护、接地短路保护、过温警告和过温关断等功能的保护。故障状态通过nFAULT引脚指示。 DRV8816采用带PowerPAD的16引脚HTSSOP封装（环保：符合RoHS标准且无锑/溴）。
商品特性
- 独立H桥电机驱动器
- 可驱动直流电机或其他负载
- 低导通电阻（RDS(on)）MOSFET（典型值0.4 Ω）
- 低功耗睡眠模式
- 支持100% PWM
- 8至38 V的工作电源电压范围
- 散热增强型表面贴装封装
- 可配置过流限制
- 保护功能
- 电源欠压锁定（UVLO）
- 电荷泵欠压（CPUV）
- 过流保护（OCP）
- 电源短路保护（STS）
- 接地短路保护（STG）
- 过温警告（OTW）
- 过温关断（OTS）
- 故障状态指示引脚（nFAULT）
应用领域
- 打印机
- 工业自动化
- 机器人技术
- 电动杠杆
