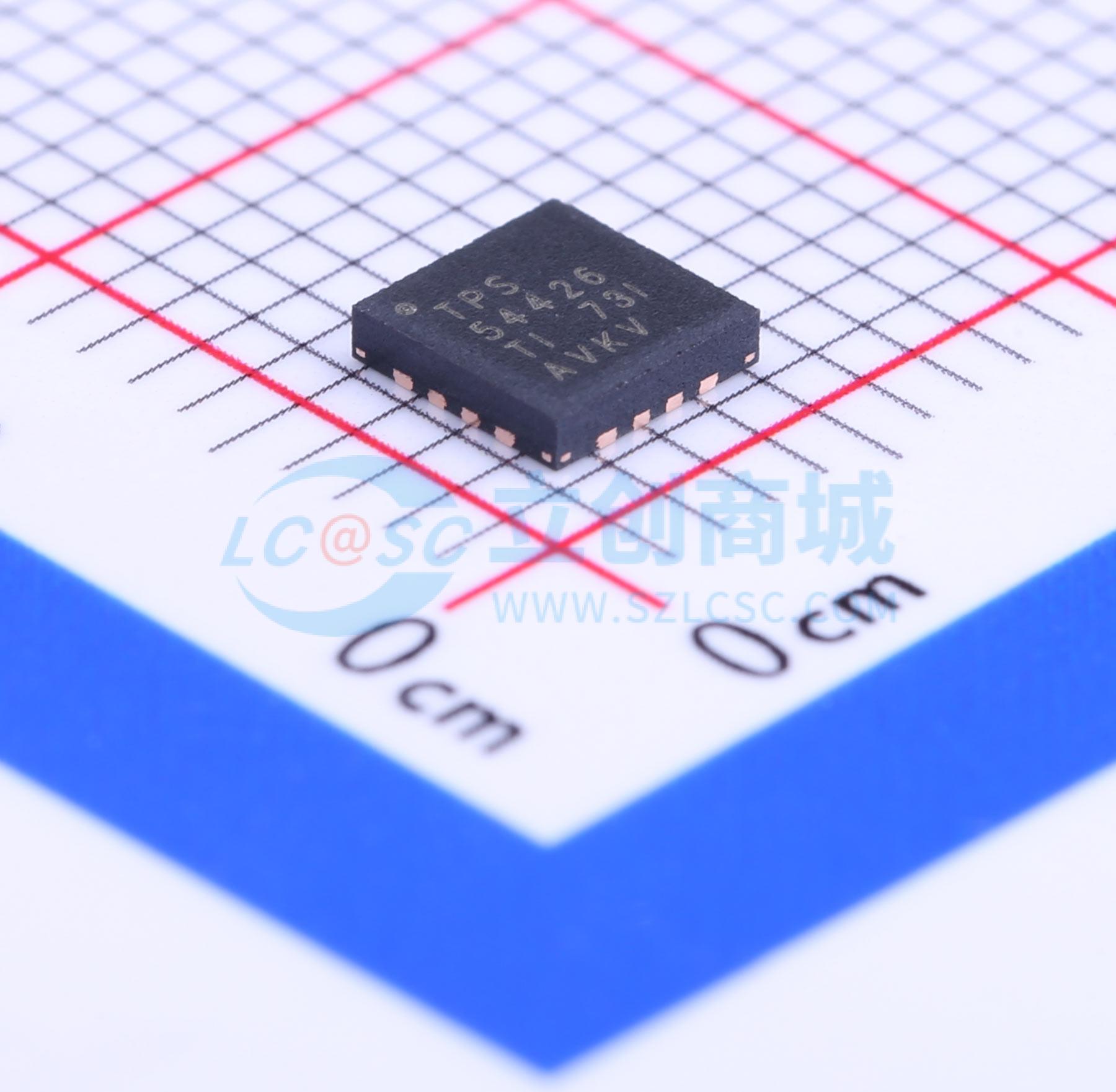

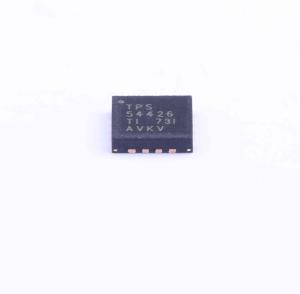

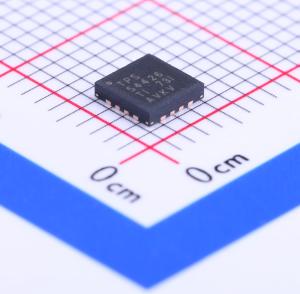

TPS54426RSAR

4.5V至18V输入，4A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54426是一款4.5V至18V输入电压范围的4A同步降压转换器,采用D-CAP2模式控制,支持快速瞬态响应和低输出纹波。该器件集成了两个N通道MOSFET,并具有自动跳过Eco-Mode功能,以提高轻载效率。它还具有可调软启动时间和电源良好输出功能。
品牌名称: TI(德州仪器)
商品型号: TPS54426RSAR
商品编号: C140352
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TPS54426是一款采用自适应导通时间的D-CAP2™模式同步降压转换器。它使系统设计人员能够以经济高效、低元件数量和低待机电流的解决方案，完成各种终端设备电源总线稳压器套件的设计。主控制环路采用D-CAP2™模式控制，无需外部补偿元件即可实现非常快速的瞬态响应。自适应导通时间控制支持在高负载条件下的PWM模式和轻负载下的Eco-mode™运行之间实现无缝转换。Eco-mode™使TPS54426在轻负载条件下保持高效率。该器件可适配低等效串联电阻（ESR）输出电容器，如POSCAP、SP-CAP，以及超低ESR陶瓷电容器。它的输入电压范围为4.5 V至18 V。输出电压可在0.76 V至5.5 V之间进行编程。该器件还具有可调节的软启动时间和电源正常指示功能。它提供14引脚HTSSOP封装和16引脚QFN封装，工作温度范围为-40℃至85℃。

商品特性

D-CAP2™模式实现快速瞬态响应
低输出纹波，允许使用陶瓷输出电容器
宽VIN输入电压范围：4.5 V至18 V
输出电压范围：0.76 V至5.5 V
高度集成的FET针对低占空比应用进行了优化
65 mΩ（高端）和55 mΩ（低端）
高效率，关断时电流小于10 μA
高初始带隙基准精度
可调节软启动
预偏置软启动
700 kHz开关频率（fSW）
逐周期过流限制
电源正常输出
自动跳周期Eco-mode™，轻载时实现高效率

应用领域

适用于低压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端
数字机顶盒（STB）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~5.5V
	输出电流	4A
	开关频率	700kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
