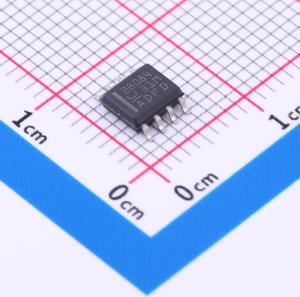

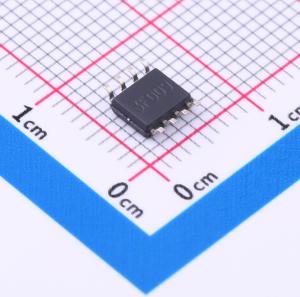

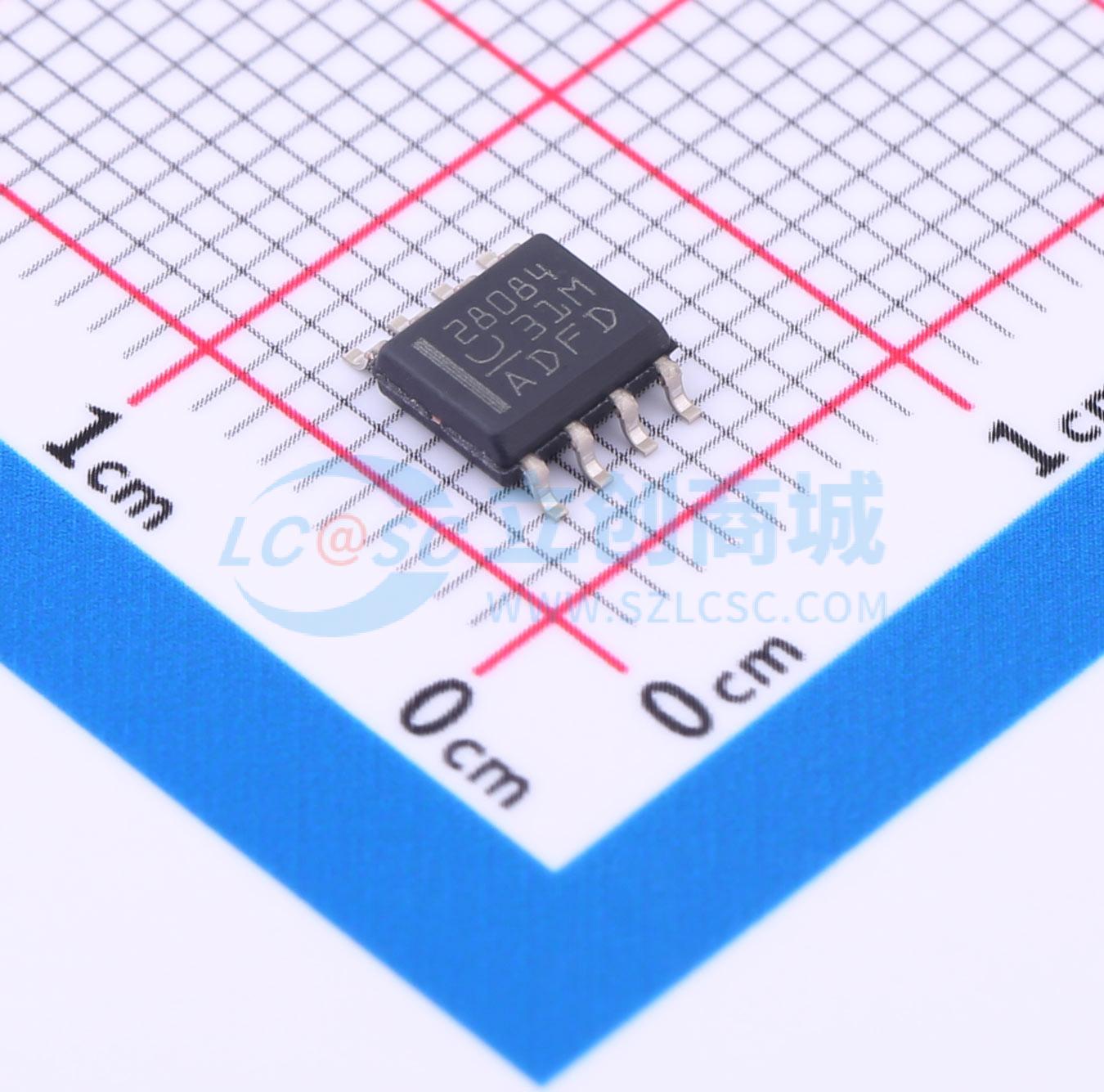

UCC28084DR

描述: UCC28084 具有可编程斜率补偿的电流模式推挽 PWM
品牌名称: TI(德州仪器)
商品型号: UCC28084DR
商品编号: C140425
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

UCC38083/4/5/6是一系列用于直流到直流或离线固定频率电流模式开关电源的BiCMOS脉宽调制（PWM）控制器。双输出级配置用于推挽拓扑。两个输出使用触发触发器以振荡器频率的一半进行切换。两个输出之间的死区时间通常为110 ns，将每个输出的占空比限制在小于50%。

全新的UCC3808x系列基于UCC3808A架构。主要区别包括在CS信号中增加了可编程斜率补偿斜坡，并去除了误差放大器。内部会监测从ISET引脚通过外部电阻流出的电流，以设置斜率补偿功能的幅度。该器件还包括一个从CS引脚到地的内部放电晶体管，在脉冲终止后的每个时钟周期激活。这会在每个周期对CS引脚上的任何滤波电容进行放电，有助于减小滤波电容值和电流检测延迟。

UCC38083和UCC38084器件的典型软启动间隔时间为3.5 ms，而UCC38085和UCC38086在不需要内部软启动的应用中，软启动时间小于100 μs。

UCC38083和UCC38085器件的开启/关闭阈值为12.5 V / 8.3 V，而UCC38084和UCC38086的开启/关闭阈值为4.3 V / 4.1 V。每种器件都提供8引脚TSSOP（PW）、8引脚SOIC（D）和8引脚PDIP（P）封装。

商品特性

可编程斜率补偿
UCC38083/4具有内部软启动
逐周期电流限制
启动电流低至120 μA，典型运行电流为1.5 mA
单外部元件振荡器
可编程范围从50 kHz至1 MHz
大电流图腾柱双输出级
驱动推挽配置，灌电流能力为1 A，拉电流能力为0.5 A
电流检测放电晶体管，以改善动态响应
内部微调带隙基准
带迟滞的欠压锁定

应用领域

高效开关模式电源
电信直流到直流转换器
负载点或使用点电源模块
低成本推挽和半桥应用

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	4.1V~15V
	输出电压	-
	输出电流	-
	开关频率	200kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	推挽式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
