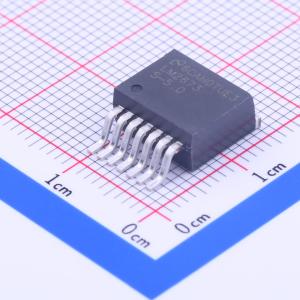

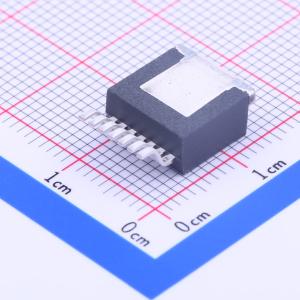

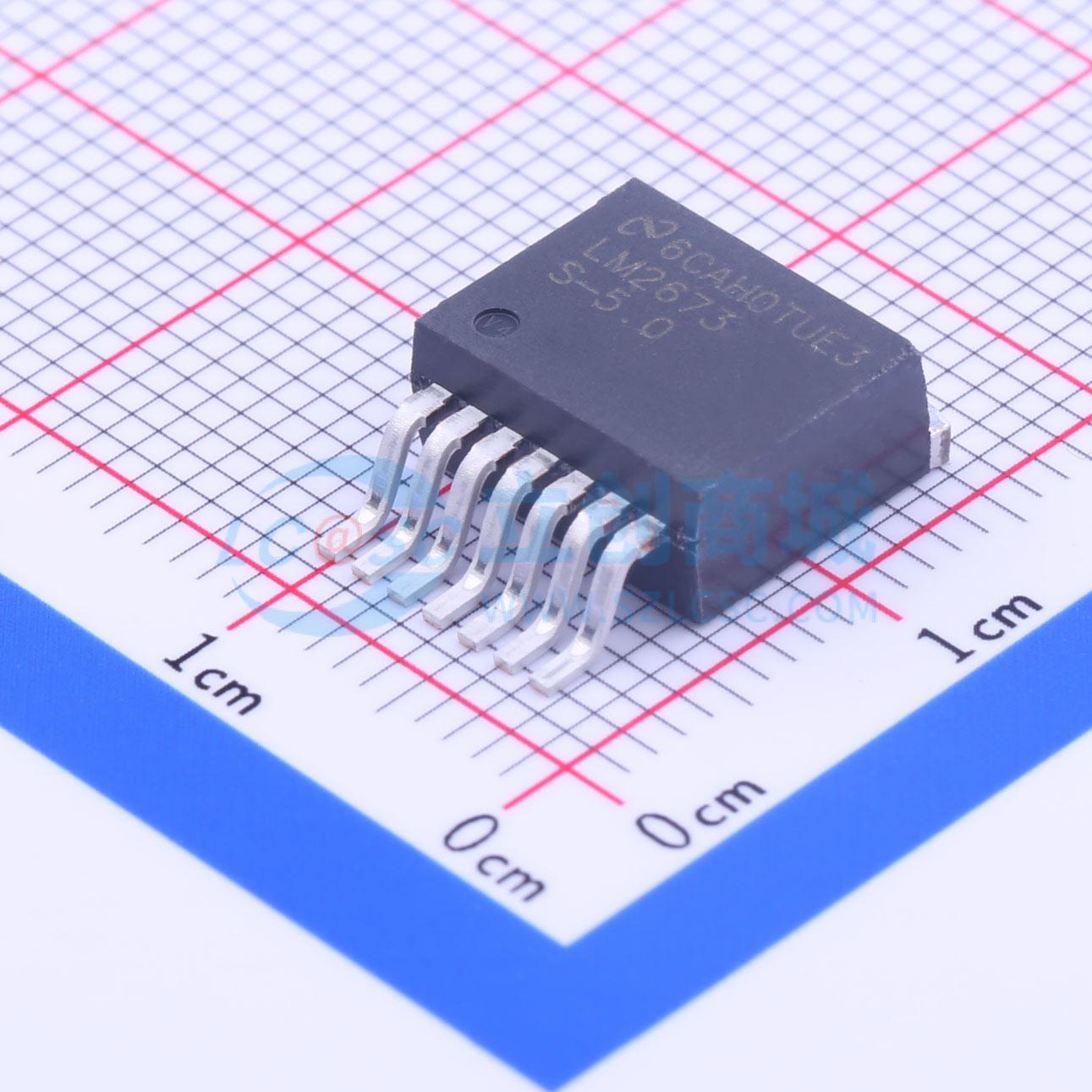

LM2673S-5.0/NOPB

LM2673系列稳压器是单片集成电路，能够为降压（buck）开关稳压器提供所有主动功能，可以驱动高达3A的负载，并具有出色的线性和负载调节特性。通过使用低导通电阻的DMOS功率开关，可以获得高效率（90%）。该系列包括3.3V、5V和12V的固定输出电压版本以及可调输出版本。

SIMPLE SWITCHER概念提供了仅需最少外部组件的完整设计方案。高固定频率振荡器（260kHz）允许使用物理尺寸更小的组件。多个制造商提供了与LM2673配套使用的标准电感器家族，大大简化了设计过程。

其他特性还包括通过添加软启动定时电容来减少上电时的输入浪涌电流，从而逐渐开启稳压器的能力。LM2673系列还内置了热关断保护及可通过电阻编程设置的功率MOSFET开关电流限制功能，以在故障条件下保护器件和负载电路。输出电压保证在±2%的精度范围内。时钟频率控制在±11%的精度内。

• 效率高达94%
• 设计简单，易于使用（使用现成的外部组件）
• 通过电阻可编程峰值电流限制，范围为2 A至5 A
• 150-mΩ DMOS输出开关
• 3.3-V、5-V、12-V固定输出和可调（1.2 V至37 V）版本
• 在全电压和负载条件下最大输出容差±2%
• 宽输入电压范围：8 V至40 V
• 260-KHz固定频率内部振荡器
• 软启动功能
• -40至125℃的工作结温范围
