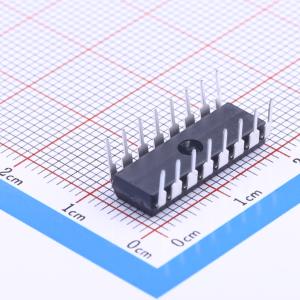

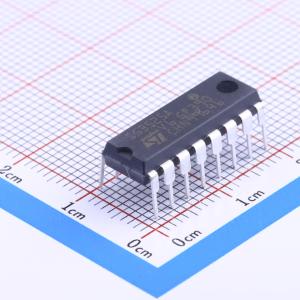

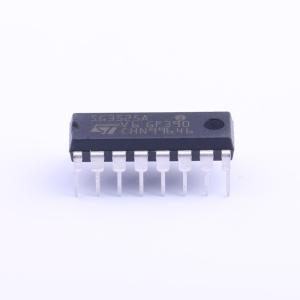

SG3525AN

SG3525A 系列脉冲宽度调制器集成电路旨在用于设计各类开关电源时，提升性能并减少外部元件数量。片上 +5.1 V 基准电压经过修整，精度达 ±1%，误差放大器的输入共模范围涵盖基准电压，无需外部电阻。振荡器的同步输入允许多个单元同步，或使单个单元与外部系统时钟同步。CT 端和放电端之间的单个电阻可实现宽范围的死区时间调节。这些器件还具备内置软启动电路，仅需一个外部定时电容。关断端可控制软启动电路和输出级，通过脉冲关断的 PWM 锁存器实现瞬时关断，以及在较长关断命令下实现软启动循环。这些功能还受欠压锁定控制，在输入电压低于正常水平时，使输出关闭，软启动电容放电。该锁定电路包含约 500 mV 的迟滞，以实现无抖动运行。这些 PWM 电路的另一特性是比较器后接锁存器。一旦 PWM 脉冲因任何原因终止，输出将在整个周期内保持关闭。锁存器随每个时钟脉冲复位。输出级采用图腾柱设计，能够提供或吸收超过 200 mA 的电流。SG3525A 输出级采用或非逻辑，关断状态下输出为低电平。

• 8 至 35 V 工作电压
• 5.1 V 基准电压，精度 ±1%
• 100 Hz 至 500 KHz 振荡器频率范围
• 独立的振荡器同步端
• 可调死区时间控制
• 内部软启动
• 逐脉冲关断
• 带迟滞的输入欠压锁定
• 锁存式 PWM 防止多脉冲
• 双源/漏输出驱动器
