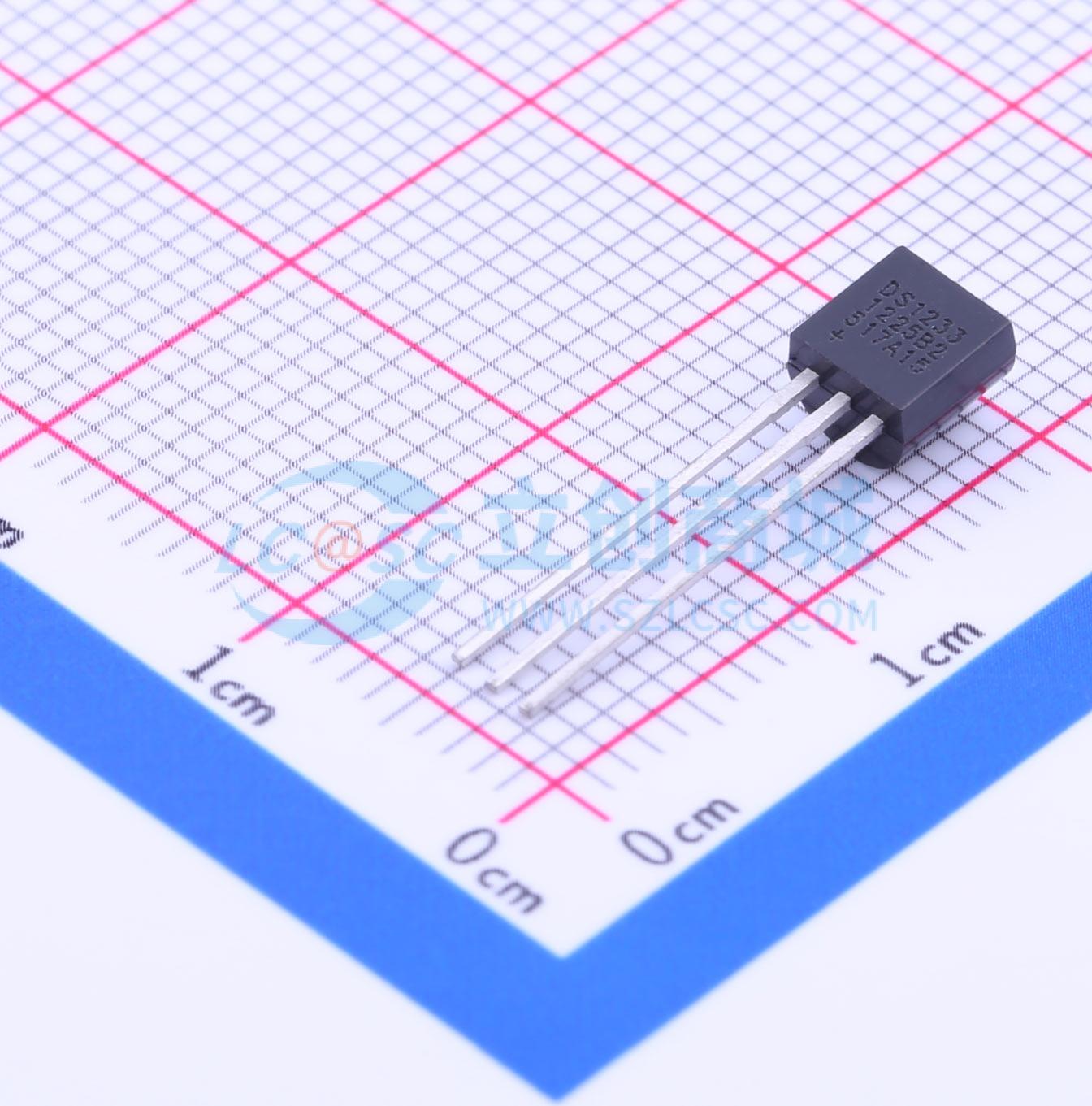

温馨提醒：图片仅供参考，商品以实物为准

DS1233A-15+

3.3V、经济型复位芯片

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS1233A-15+
商品编号: C143279
商品封装: TO-92-3
包装方式: 管装
商品毛重: 0.282克(g)

商品参数

商品概述

DS1233A经济型复位芯片可监控微处理器的两个关键状态：电源和外部超控。该芯片采用精密温度补偿基准和比较器电路来监控电源（VCC）状态。当检测到电源超出容差范围时，会产生内部电源故障信号，强制复位为有效状态。当VCC恢复到容差范围内时，复位信号将在约350ms内保持有效状态，以使电源和处理器稳定。DS1233A的第二项功能是按钮复位控制。该芯片可对按钮闭合进行消抖处理，并在按钮释放时产生一个350ms的复位脉冲。

商品特性

电源故障后自动重启微处理器
监控按钮以实现外部超控
内部电路对按钮开关进行消抖处理
VCC恢复到容差范围或按钮释放后，复位信号保持350ms
精确监控微处理器3.3V电源，容差为10%或15%
减少对分立元件的需求
精密温度补偿电压基准和电压传感器
低成本TO - 92封装或表面贴装SOT - 223封装
内部5kΩ上拉电阻
工作温度范围为-40°C至+85°C

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1000个/管，最小起订量 1000 个)

个

起订量：1000 个1000个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	简单复位/加电复位
	输出类型	开漏
	复位有效电平	低电平有效

	属性	参数值
	阈值电压	2.72V
	受监控电压数	1
	复位超时	250ms
	工作温度	-40℃~+85℃@(TA)
