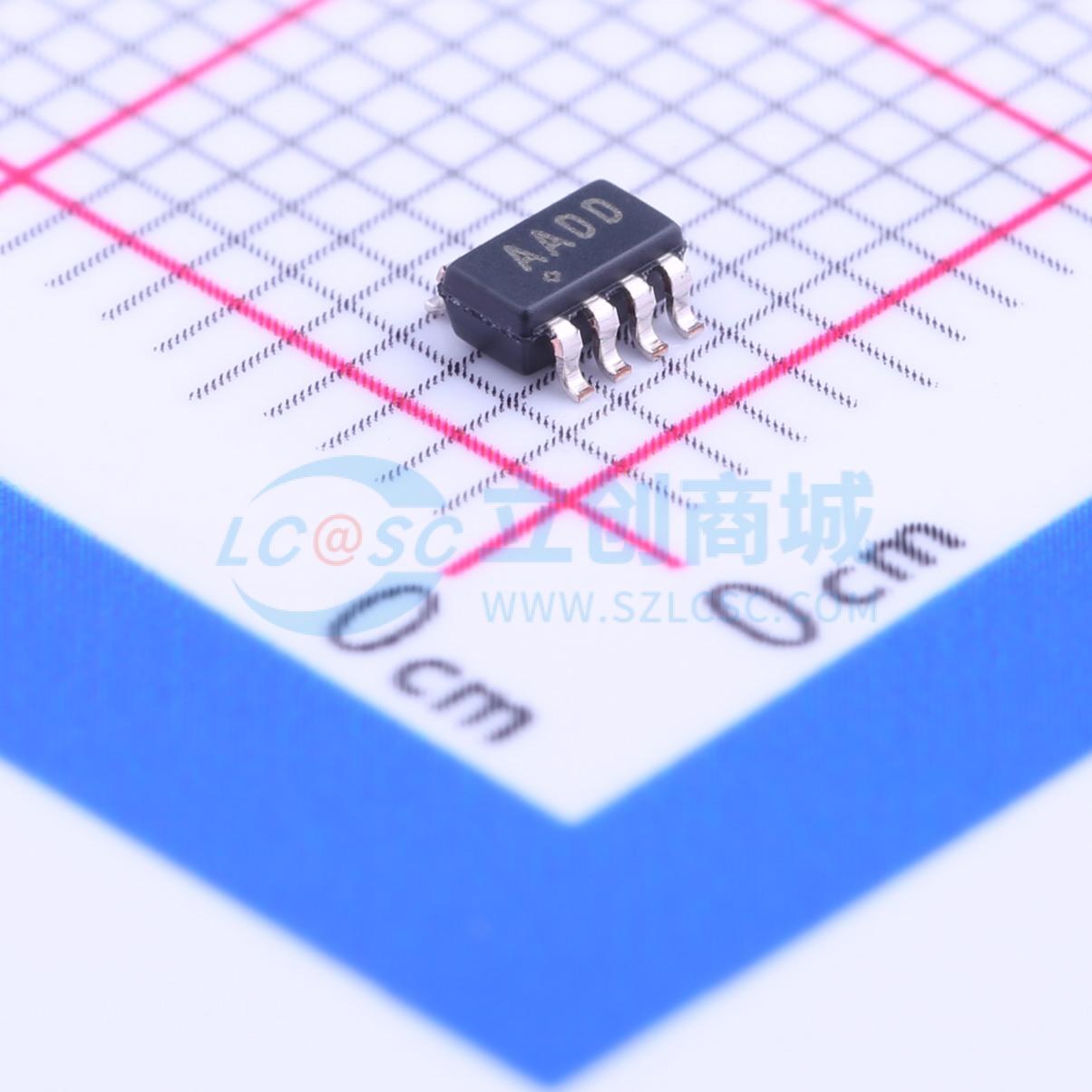

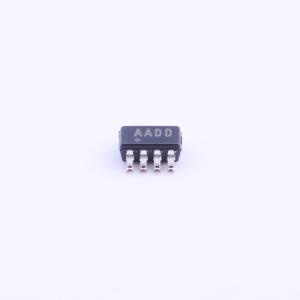

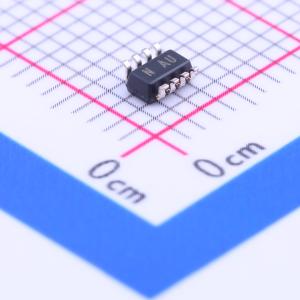

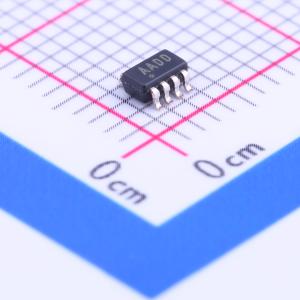

MAX6370KA+T

引脚可设置看门狗定时器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX6369 - MAX6374 是引脚可选的看门狗定时器，用于监控微处理器（μP）的活动，并在系统运行不正常时发出信号。在正常运行期间，微处理器应在所选的看门狗超时时间到期之前，反复切换看门狗输入（WDI），以表明系统正在正确处理代码。如果微处理器在超时时间到期之前未提供有效的看门狗输入转换，监控器将置位看门狗（WDO）输出，以表明系统未在预期的时间范围内执行所需的指令
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6370KA+T
商品编号: C143546
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

MAX6369–MAX6374 是引脚可选的看门狗定时器，用于监控微处理器 (μP) 的活动，并在系统运行不正常时发出信号。在正常运行期间，微处理器应在所选的看门狗超时时间到期之前反复切换看门狗输入 (WDI)，以表明系统正在正确处理代码。如果 μP 在超时时间到期之前未提供有效的看门狗输入转换，监控器将置位看门狗 (WDO) 输出，以表明系统未在预期的时间范围内执行所需的指令。看门狗输出脉冲可用于复位 μP 或中断系统，以警告处理错误。 MAX6369–MAX6374 是灵活的看门狗定时器监控器，可通过通知代码执行错误来提高系统可靠性。该系列提供多种引脚可选的看门狗定时选项，以匹配广泛的系统定时应用：看门狗启动延迟：在看门狗定时器启动之前提供初始延迟。看门狗超时时间：初始启动延迟后正常运行的看门狗超时时间。看门狗输出/定时选项：开漏 (100ms) 或推挽 (1ms)。 MAX6369–MAX6374 的工作电源范围为 +2.5V 至 +5.5V，采用微型 8 引脚 SOT23 封装。

商品特性

适用于关键 μP 应用的精密看门狗定时器
引脚可选的看门狗超时时间
引脚可选的看门狗启动延迟时间
无需电源循环即可更改看门狗定时特性
开漏或推挽脉冲式低电平有效看门狗输出
看门狗定时器禁用功能
+2.5V 至 +5.5V 工作电压
8μA 低电源电流
无需外部组件
微型 8 引脚 SOT23 封装
AEC-Q100 认证（仅适用于 MAX6369KA/V* 和 MAX6374KA/V+）

应用领域

嵌入式控制系统
工业控制器
关键 μP 和微控制器 (μC) 监控
汽车
电信
网络

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	看门狗电路
	输出类型	推挽
	工作电压	2.5V~5.5V
	复位有效电平	低电平有效
	阈值电压	-

	属性	参数值
	受监控电压数	-
	手动复位	无
	看门狗定时器	有
	复位超时	1ms
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	8uA
