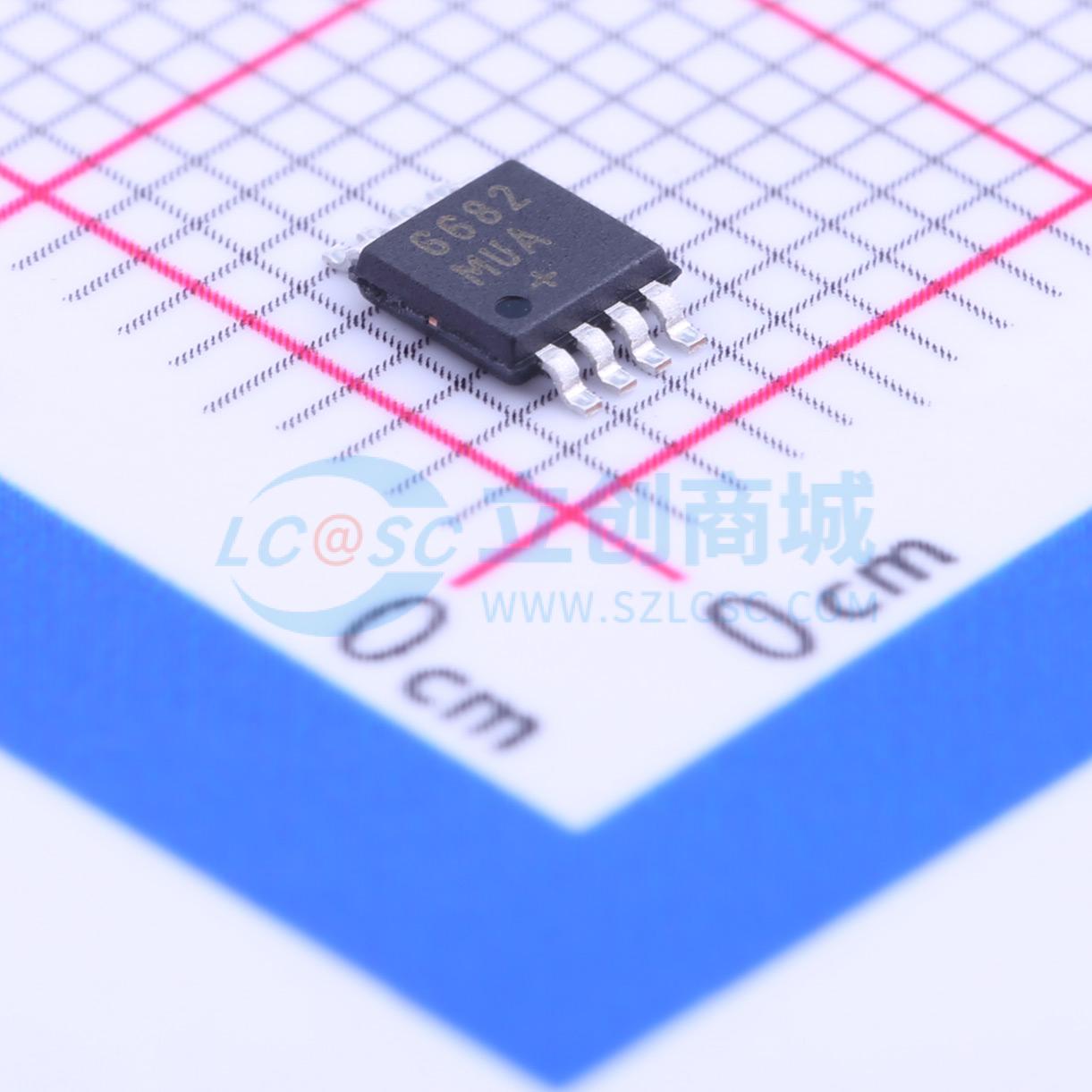

MAX6682MUA+

热敏电阻到数字转换器

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6682MUA+
商品编号: C143562
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.138克(g)

商品参数

商品概述

MAX6682将外部热敏电阻的温度依赖性电阻直接转换成数字形式。热敏电阻和一个外部固定电阻形成一个由MAX6682内部电压参考驱动的分压器。MAX6682测量外部电阻上的电压，并根据该电压产生一个10位+符号输出代码。虽然MAX6682不会线性化典型的负温度系数（NTC）热敏电阻的高度非线性传输函数，但在使用正确值的外部电阻时，它确实可以在有限的温度范围内提供线性输出数据。在0°C到+50°C的温度范围内，当使用正确的热敏电阻和外部电阻值时，MAX6682产生的输出数据按每摄氏度8LSBs（分辨率0.125°C）缩放。其他温度范围也可以轻松适应，但不一定产生每个摄氏度偶数个LSB的数据。3线SPI兼容接口可以方便地连接到各种微控制器。MAX6682是一个只读设备，在只需要温度数据的系统中使用起来更简单。电源管理电路减少了平均热敏电阻电流，从而最小化自加热。在转换之间，供电电流减少至21uA（典型值）。内部电压参考在测量之间关闭。MAX6682采用小型8引脚uMAX封装，并规定了-55°C到+125°C的温度范围。

应用领域

供暖、通风和空调系统（HVAC）
医疗设备
电池组/充电器
家用电器

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	温度传感器
	温度范围	-55℃~+125℃
	工作电压	3V~5.5V
	待机电流	17uA

	属性	参数值
	接口类型	SPI
	温度转换时间	80ms
	温度分辨率	10bit
