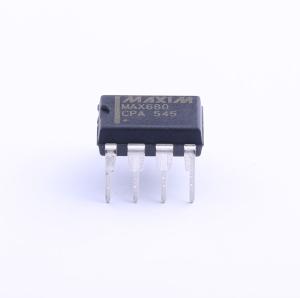

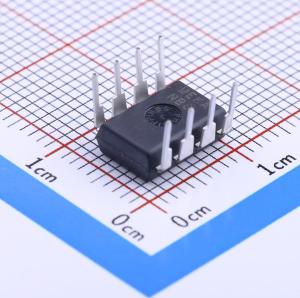

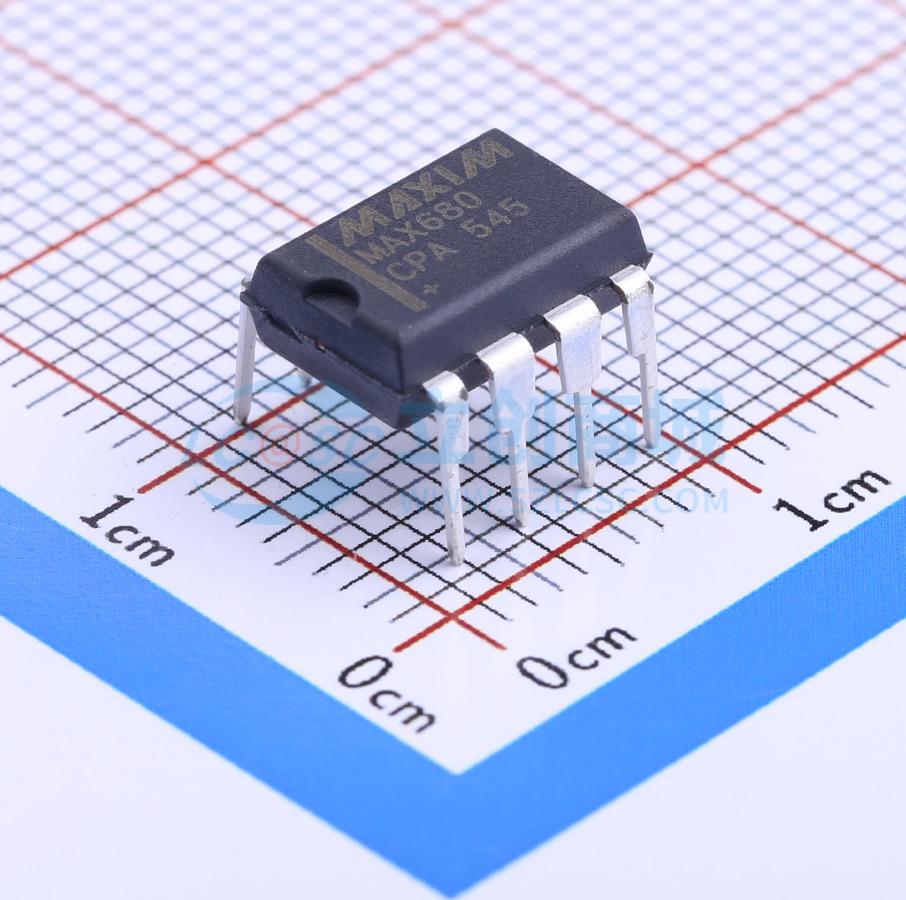

MAX680CPA+

MAX680/MAX681是单片CMOS双电荷泵电压转换器，可从+5V输入电压提供±10V输出。MAX680/MAX681既具备一个正升压电荷泵，可从+5V输入产生+10V电压，又有一个反相电荷泵，用于生成-10V输出。这两款器件均内置一个8kHz振荡器。MAX681的电容集成在封装内部，而MAX680则需要四个外部电容，才能通过单电源产生正电压和负电压。 输出源阻抗通常为150Ω，可提供高达10mA的有效输出电流。低静态电流和高效率使该器件适用于各种需要通过单电源产生正电压和负电压的应用。 对于新设计，也推荐使用MAX864/MAX865。MAX864的工作频率最高可达200kHz，且使用的电容更小。MAX865采用更小的µMAX封装。

• 95%的电压转换效率
• 85%的功率转换效率
• +28V至+6V的电压范围
• 仅需四个外部电容（MAX680）
• 无需电容（MAX681）
• 500µA的电源电流
• 单片CMOS设计

• 电池供电设备
• 运算放大器电源
• 由3V锂电池提供±6V电压
• 手持仪器
• 数据采集系统
• 面板仪表
• 由+5V逻辑电源提供±10V电压
