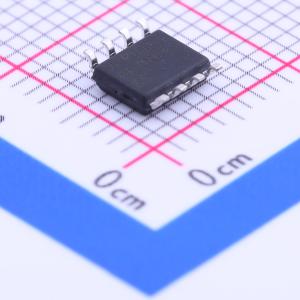

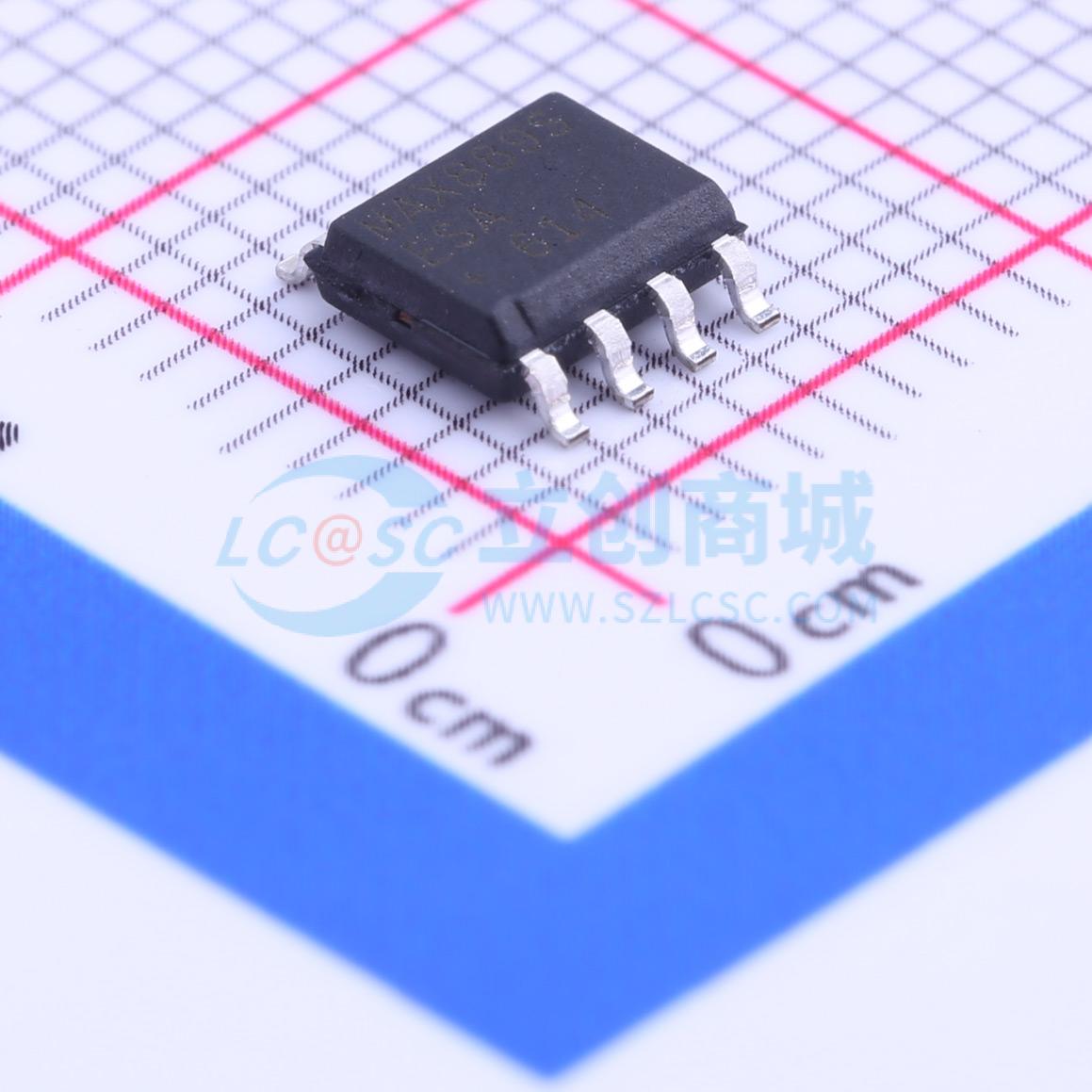

温馨提醒：图片仅供参考，商品以实物为准

MAX889SESA+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高频、稳压型、200mA、反相电荷泵、稳压型反向电荷泵，可提供200mA负压电流，无需电感
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX889SESA+
商品编号: C143609
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.219克(g)

商品参数

商品概述

MAX889大电流稳压电荷泵式DC-DC反相器可提供高达200mA的电流。它在使用小电容的情况下，能提供极高的输出电流。该器件有三个版本，其开关频率（fOSC）不同，分别为MAX889R/MAX889S/MAX889T，对应的fOSC分别为500kHz/1MHz/2MHz。频率越高，所需的元件尺寸越小。当器件负载电流小于其额定输出电流时，使用比所列电容值更小的电容也能正常工作。该器件专为紧凑应用而设计，一个完整的稳压电路仅需三个小电容和两个电阻。此外，MAX889还具备软启动、关断控制、短路保护和热保护功能。

商品特性

200mA输出电流
高达2MHz的开关频率
小电容（1µF）
+2.7V至+5.5V输入电压范围
可调稳压负输出（-2.5V至-VIN）
0.1µA逻辑控制关断电流
低输出电阻（稳压状态下为0.05Ω）
软启动和折返式限流
短路和热关断保护
8引脚SO封装

应用领域

TFT面板
硬盘驱动器
摄像机
数码相机
测量仪器
电池供电应用

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~5.5V
	静态电流(Iq)	12mA
	输出电阻	50mΩ
	开关频率	1MHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电压(Vout)	-5.5V~-2.5V
	输出电流(Iout)	200mA
