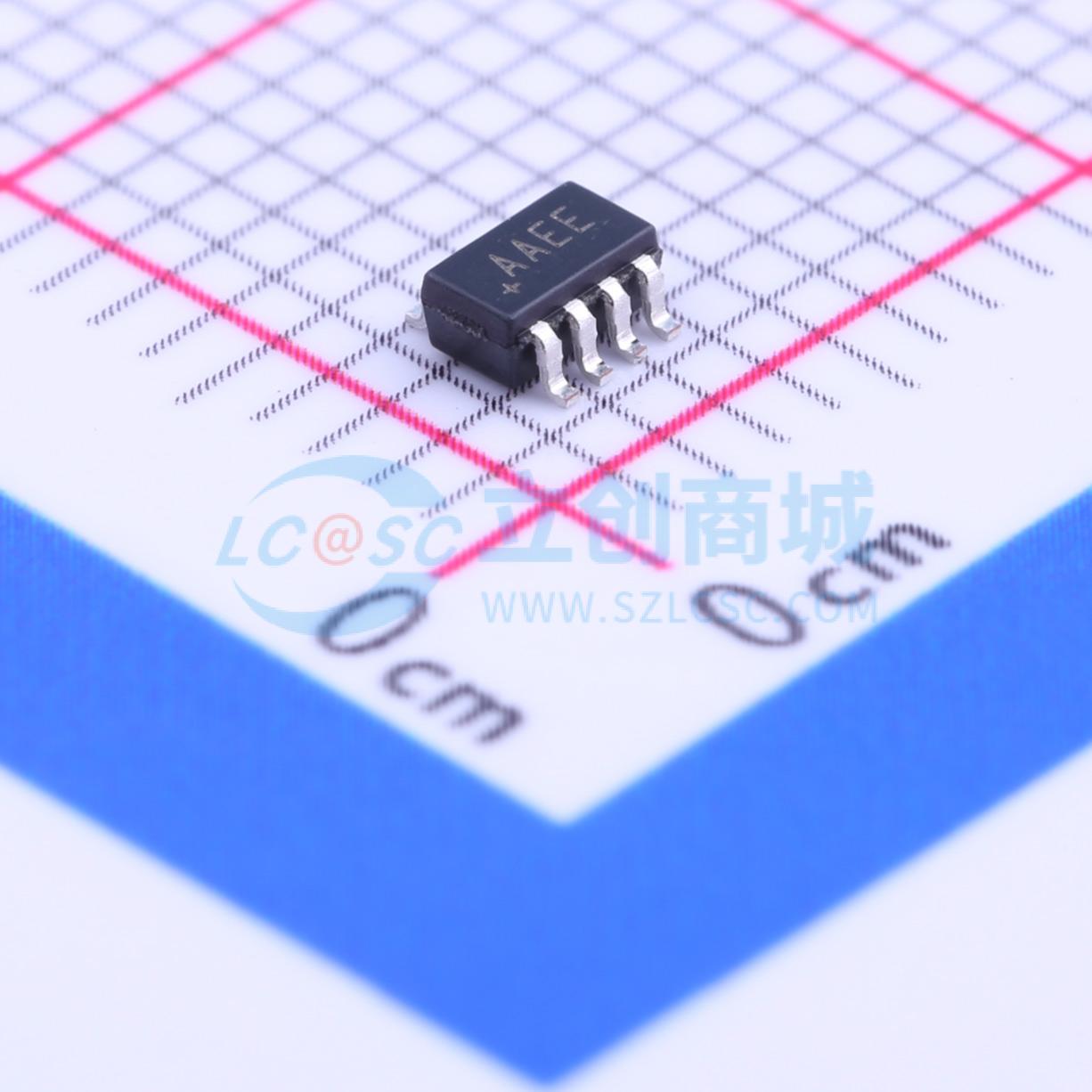

温馨提醒：图片仅供参考，商品以实物为准
MAX9111EKA+T
MAX9111EKA
- 描述
- 单/双路LVDS线接收器，提供超低脉冲偏差，SOT23封装
- 商品型号
- MAX9111EKA+T
- 商品编号
- C143617
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 数据速率 | 500Mbps | |
| 功能特性 | 故障安全 |
商品概述
MAX9111/MAX9113单路/双路低电压差分信号（LVDS）接收器，专为需要最低功耗、空间占用和噪声的高速应用设计。两款器件均支持超过500Mbps的切换速率，采用单+3.3V供电，具有最高300ps的超低脉冲偏斜，可满足激光打印机、数码复印机等高分辨率成像应用的要求。MAX9111是单路LVDS接收器，MAX9113是双路LVDS接收器。两款器件均符合EIA/TIA-644 LVDS标准，可将LVDS信号转换为兼容LVTTL/CMOS的输出。故障安全功能可在输入未驱动、开路、端接或短路时将输出置高。MAX9111/MAX9113提供节省空间的8引脚SOT23和SO封装。
商品特性
- 最高300ps的低脉冲偏斜，适用于高分辨率成像和高速互连
- 节省空间的8引脚SOT23和SO封装
- 引脚兼容升级替代DS90LV018A和DS90LV028A（仅SO封装）
- 保证500Mbps数据速率
- 3.3V下功耗仅29mW
- 符合EIA/TIA-644标准
- 单+3.3V供电
- 直流通引脚布局简化PCB布线
- 故障安全电路在输入未驱动时将输出置高
- 断电时LVDS输入为高阻抗
应用领域
- 激光打印机
- 网络交换机/路由器
- 数码复印机
- LCD显示器
- 手机
- 背板互连
- 基站
- 时钟分配
- 电信交换设备
