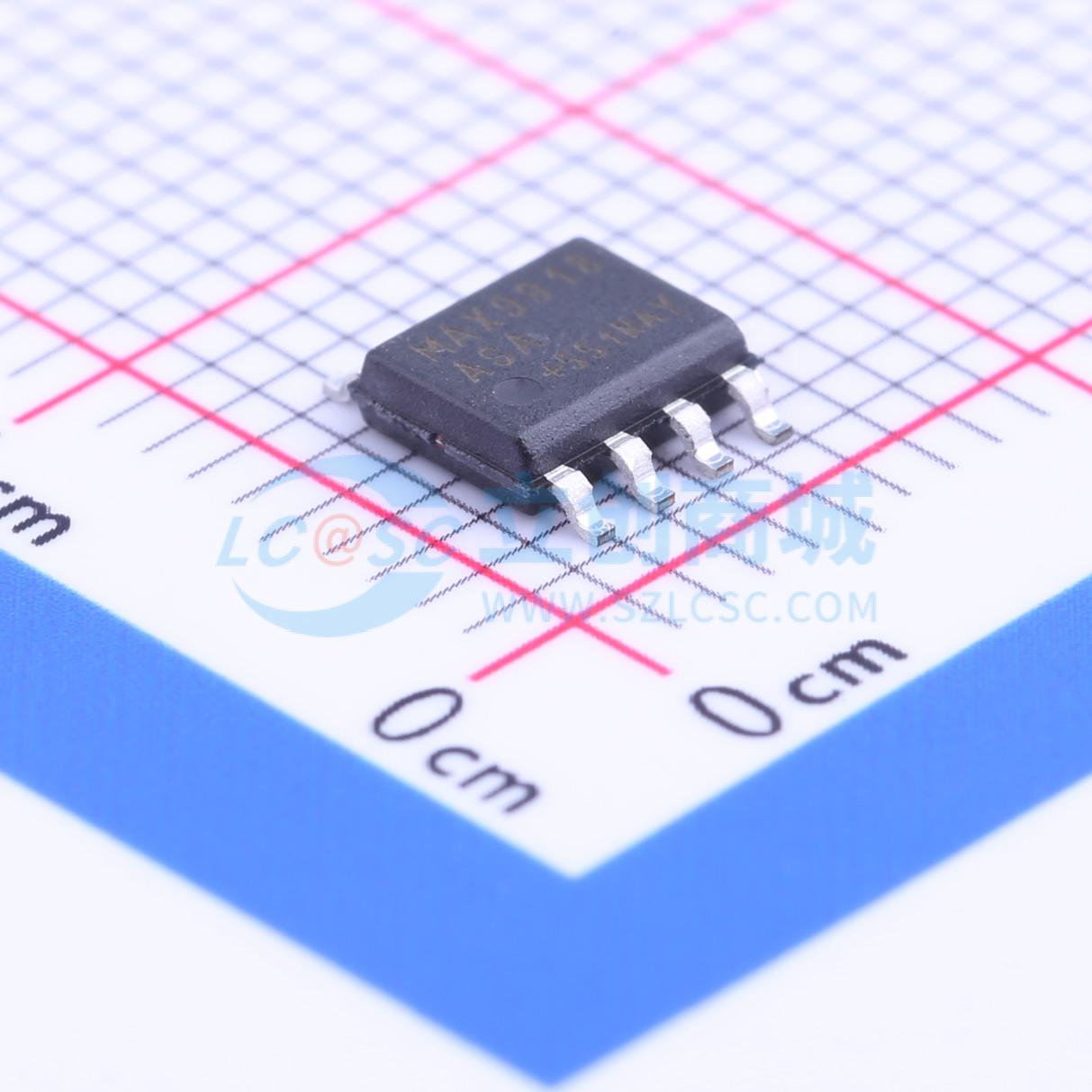

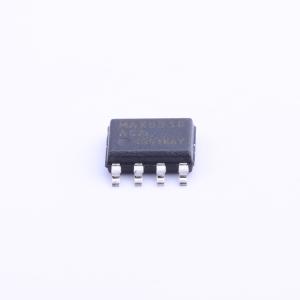

MAX9918ASA+

MAX9918ASA

描述: -20V至+75V输入范围、高精度单/双向电流检测放大器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9918ASA+
商品编号: C143631
商品封装: SOIC-8-EP
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

MAX9918/MAX9919/MAX9920是单电源、高精度电流检测放大器，具有-20V至+75V的高输入共模电压范围。这些放大器非常适合用于电机和螺线管等感性负载的电流监测，在这些应用中，由于感性反冲、电池反接或瞬态事件，共模电压可能变为负值。 MAX9918/MAX9920的增益可通过外部电阻分压器网络进行调节。MAX9919具有45V/V（MAX9919F）和90V/V（MAX9919N）的固定增益。当VREFIN = GND时，MAX9918/MAX9919/MAX9920作为单向放大器工作；当VREFIN = VCC/2时，作为双向放大器工作。MAX9920在输入电平转换级将输入信号衰减4倍，使该器件能够检测高达200mV（单向工作）或±100mV（双向工作）的电压。 MAX9918/MAX9919/MAX9920采用单一5V电源电压供电，在-40℃至+125℃的汽车温度范围内进行了全面的规格测试，并采用8引脚SOIC封装。

商品特性

减少高感性反冲电压的保护钳位
-20V至+75V输入共模电压范围
支持广泛的精密交流和直流电流检测应用
单向或双向电流检测
0.6%（最大值）增益精度误差
400μV（最大值）输入失调电压
120kHz、-3dB带宽（MAX9919N）
双向输出的参考输入
轨到轨输出
节省电路板空间
8引脚SOIC封装
单电源工作（4.5V至5.5V）

应用领域

H桥电机电流检测
螺线管电流检测
感性负载的电流监测
高端和低端精密电流检测
超级电容器充放电监测
精密高压电流监测

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-20V~75V
	带宽	75kHz

	属性	参数值
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
