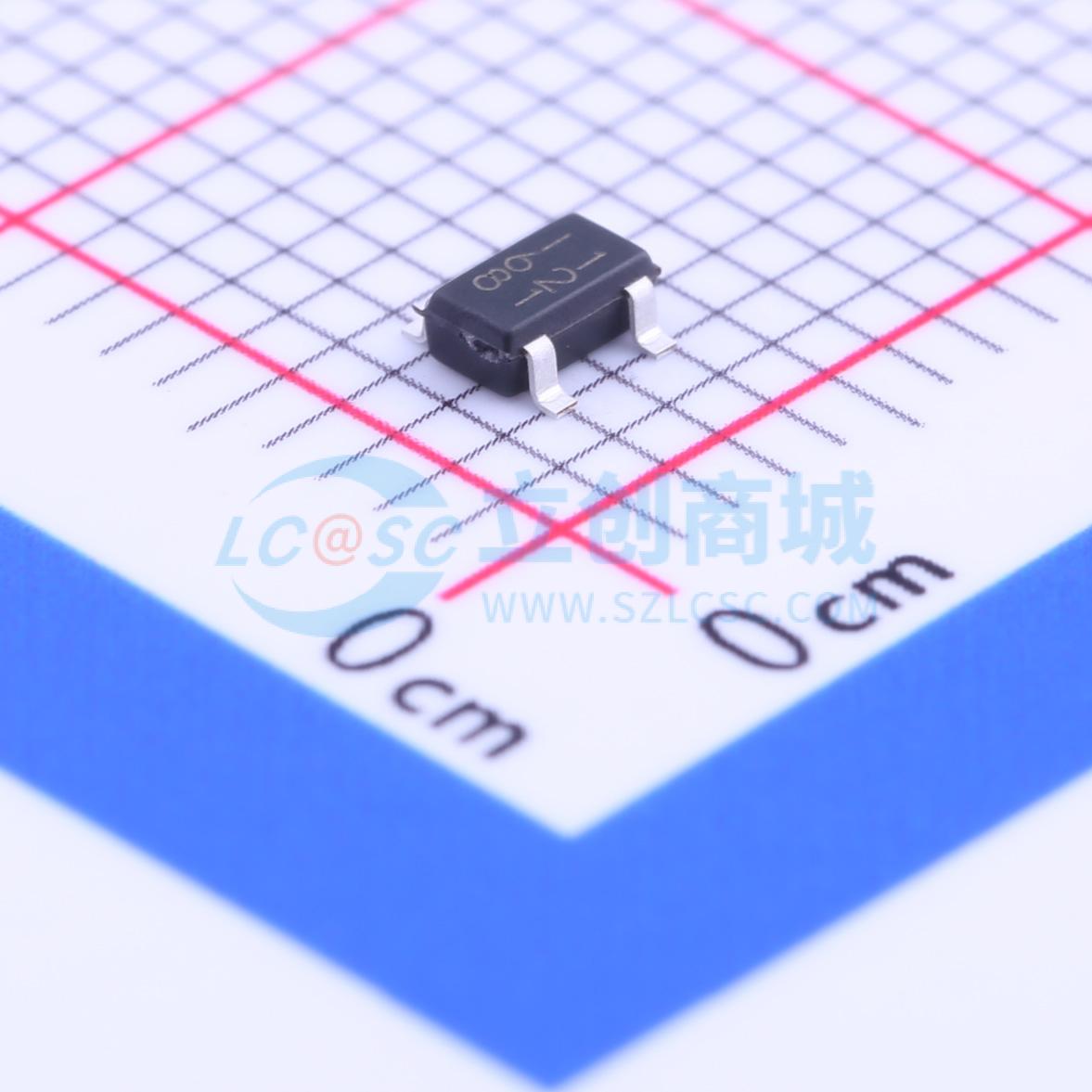

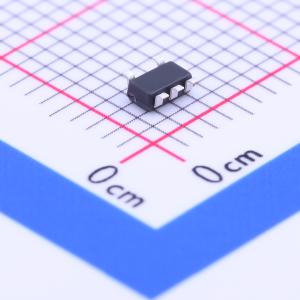

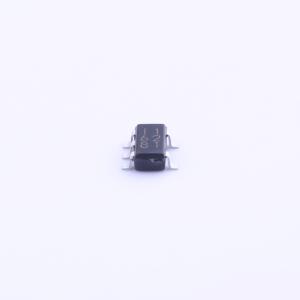

温馨提醒：图片仅供参考，商品以实物为准
BU4S11G2-TR
通用CMOS逻辑IC，单路2输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BU4S11G2是一款2输入与非门。该门电路输出端集成了基于反相器的缓冲器，以改善输入/输出传输特性，并最大程度减少因负载电容增加而导致的传播延迟时间变化。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BU4S11G2-TR
- 商品编号
- C143651
- 商品封装
- SSOP-5-1.6mm
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 3V~16V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4S系列 | |
| 传播延迟(tpd) | 30ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
