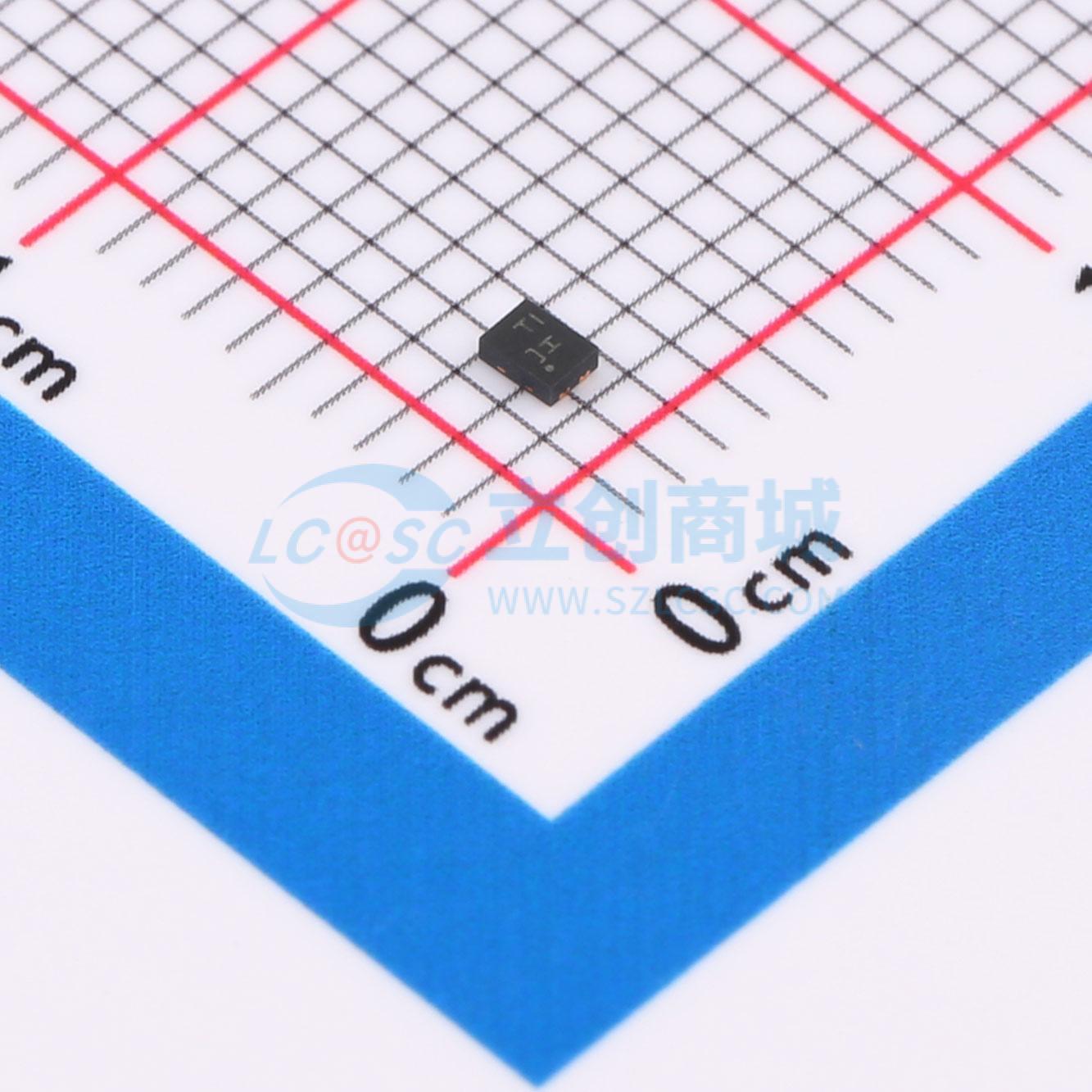

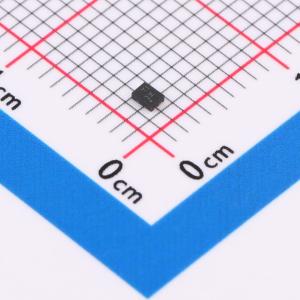

温馨提醒：图片仅供参考，商品以实物为准
SIP32402ADNP-T1GE4
1.1V至5.5V压摆率可控负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SiP32401A和SiP32402A是压摆率可控的负载开关，适用于1.1V至5.5V的工作电压。这些器件可确保在1.2V输入时具有较低的导通电阻。它们具有典型值为2.5ms的可控软启动压摆率，可限制大容性负载设计中的浪涌电流，并将电源轨上产生的电压降降至最低
- 品牌名称
- VISHAY(威世)
- 商品型号
- SIP32402ADNP-T1GE4
- 商品编号
- C143660
- 商品封装
- UDFN-4-EP(1.2x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2.4A | |
| 工作电压 | 1.1V~5.5V | |
| 导通电阻 | 62mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
SiP32401A 和 SiP32402A 是设计用于1.1V至5.5V操作的 slew rate 控制负载开关。这些设备保证在1.2V输入时具有低导通电阻。它们具有典型的2.5毫秒受控软启动 slew rate，可以限制大电容负载设计中的浪涌电流，并最小化电源轨上的电压下降。这些设备具有低压控制逻辑接口（开/关接口），可以直接与低压控制信号接口，而无需额外的电平转换电路。SiP32402A还集成了一个输出放电开关，可实现快速关断负载放电。SiP32401A和SiP32402A都具有极低的关断电流，并提供反向阻断功能，以防止高电流流入电源。SiP32401A和SiP32402A采用1.2毫米x1.6毫米的TDFN4封装。
应用领域
- PDA/智能手机
- 笔记本/上网本电脑
- 平板个人电脑
- 便携媒体播放器
- 数码相机
- GPS导航设备
- 数据存储设备
- 光学、工业、医疗和健康护理设备
