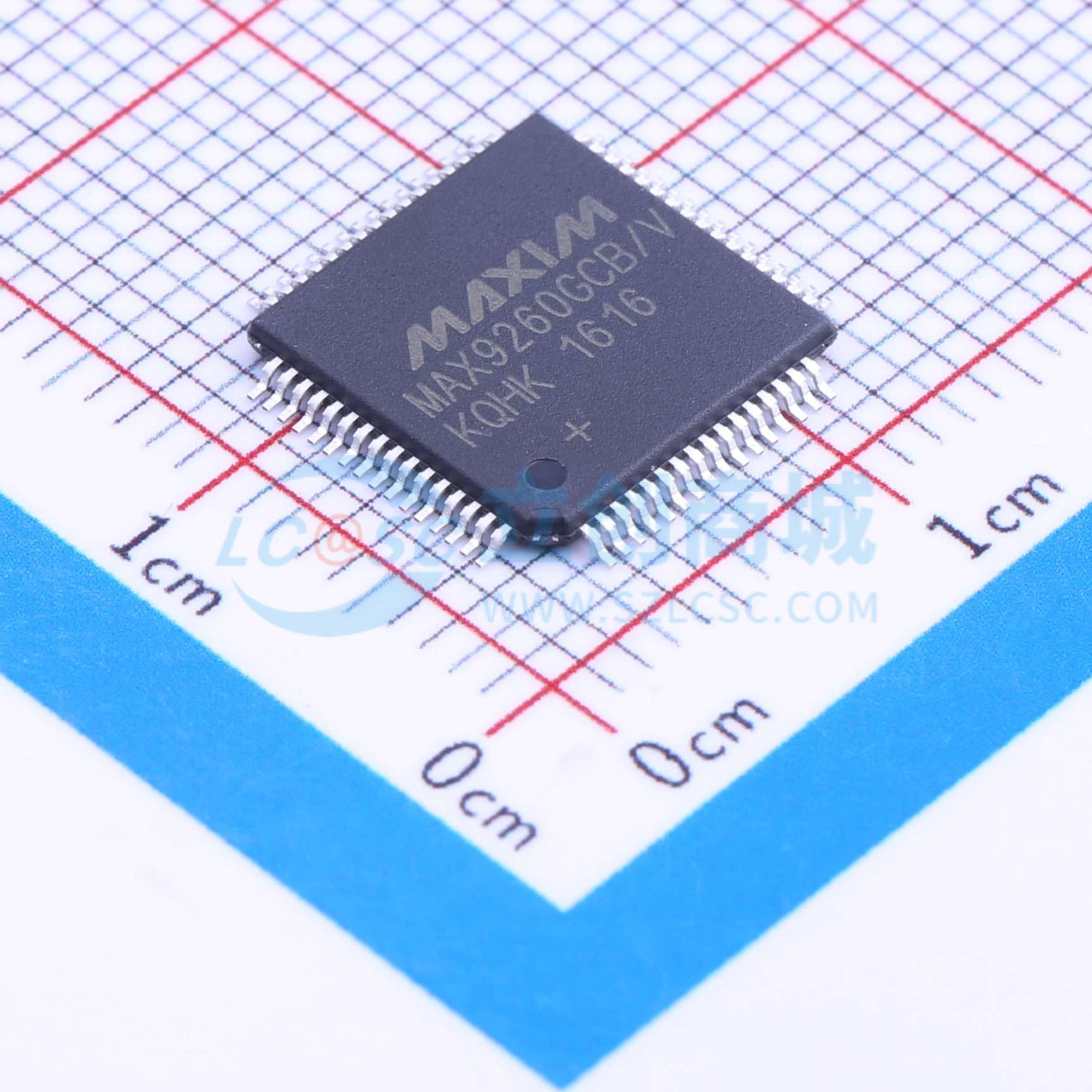

MAX9260GCB/V+

MAX9259串行器与MAX9260解串器配对使用，可联合传输高速视频、音频和控制数据。对于15m的屏蔽双绞线（STP）电缆，MAX9259/MAX9260的运行速率最高可达3.125Gbps。此串行链路支持从QVGA（320×240）到XGA（1280×768）的显示面板，或双视图WVGA（2×854×480）显示面板。嵌入式音频通道支持I2S，每个样本最多32位，采样率为192kHz。嵌入式控制通道在串行器和解串器之间形成一个全双工、差分的100kbps至1Mbps UART链路。主电子控制单元（ECU）或微控制器（μC）可位于MAX9259或MAX9260上。此外，控制通道可通过I2C/UART实现ECU/μC对串行链路远端外设的控制。预加重和通道均衡可延长链路长度并提高链路可靠性。可使用扩频技术降低串行和并行输出数据信号的电磁干扰（EMI）。差分链路符合ISO 10605和IEC 61000 - 4 - 2静电放电（ESD）保护标准。MAX9259/MAX9260的核心电源分别为1.8V和3.3V。两款器件的I/O电源电压范围为1.8V至3.3V。这些器件提供64引脚TQFP封装（10mm×10mm）和56引脚TQFN/QFND封装（8mm×8mm×0.75mm），且带有外露焊盘。在 - 40℃至 + 105℃的汽车级温度范围内，可保证其电气性能。

• MAX9259串行器与MAX9260解串器配对使用，可联合传输高速视频、音频和控制数据。
• 对于15m的屏蔽双绞线（STP）电缆，运行速率最高可达3.125Gbps。
• 支持从QVGA（320×240）到XGA（1280×768）的显示面板，或双视图WVGA（2×854×480）显示面板。
• 嵌入式音频通道支持I2S，每个样本最多32位，采样率为192kHz。
• 嵌入式控制通道在串行器和解串器之间形成一个全双工、差分的100kbps至1Mbps UART链路。
• 可通过I2C/UART实现ECU/μC对串行链路远端外设的控制。
• 预加重和通道均衡可延长链路长度并提高链路可靠性。
• 可使用扩频技术降低串行和并行输出数据信号的电磁干扰（EMI）。
• 差分链路符合ISO 10605和IEC 61000 - 4 - 2静电放电（ESD）保护标准。
• MAX9259/MAX9260的核心电源分别为1.8V和3.3V。
• 两款器件的I/O电源电压范围为1.8V至3.3V。
• 提供64引脚TQFP封装（10mm×10mm）和56引脚TQFN/QFND封装（8mm×8mm×0.75mm），且带有外露焊盘。
• 在 - 40℃至 + 105℃的汽车级温度范围内，可保证其电气性能。

• 高分辨率汽车导航
• 后座娱乐系统
• 百万像素摄像系统
