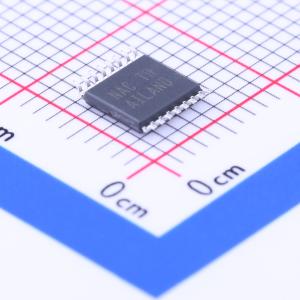

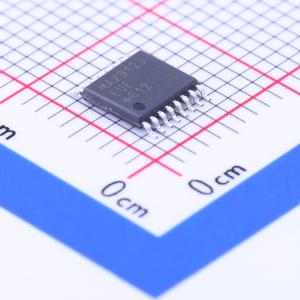

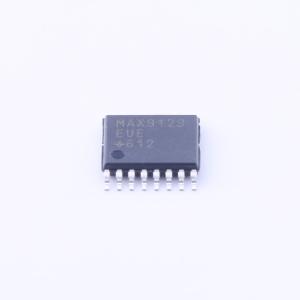

MAX9129EUE
四通道总线 LVDS 驱动器,带流过式引脚布局
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX9129 是一个四通道总线低电压差分信号 (BLVDS) 驱动器,具有流过式引脚布局。该设备设计用于驱动多点、重负载总线,具有可控的转换时间 (1ns 0% 至 100%),以减少反射。
- 商品型号
- MAX9129EUE
- 商品编号
- C143619
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | - | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 200Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS;LVCMOS | |
| 功能特性 | 低功耗待机/失效自动关断;边沿速率控制;热插拔/上电无毛刺 |
商品概述
MAX9129是一款带有直通引脚布局的四路总线低电压差分信号(BLVDS)驱动器。该器件设计用于驱动重负载多点总线,具有受控的转换时间(最小1ns 0%至100%),可减少反射。MAX9129接受四路LVTTL/LVCMOS输入电平,并将其转换为250mV至450mV的输出电平(标准LVDS电平),可在最高200Mbps(100MHz)速度下驱动27Ω负载。上电复位确保所有四路输出在上下电过程中禁用并处于高阻态。可通过两个使能输入EN将输出设置为高阻态,从而将器件降至11mW的低功耗状态。使能对所有四个驱动器共用。直通引脚布局通过将LVTTL/LVCMOS输入与BLVDS输出分开,简化了PCB布局并减少了串扰。MAX9129采用单+3.3V电源供电,额定工作温度范围为-40℃至+85℃,提供16引脚QFN和TSSOP封装。如需带有直通引脚布局的四路LVDS线路接收器,请参考MAX9121规格书。
商品特性
- 可向27Ω负载输出LVDS电平
- 1ns(0%至100%)最小转换时间,减少反射
- 保证200Mbps(100MHz)数据速率
- 带使能引脚,可实现高阻输出
- 断电时输出为高阻态
- 无毛刺上下电
- 支持热插拔
- 直通引脚布局
- 提供小型QFN封装(比TSSOP小50%)
- 单+3.3V电源供电
应用领域
- 手机基站
- 分插复用器
- 数字交叉连接
- DSL接入复用器(DSLAM)
- 网络交换机/路由器
- 背板互连
- 时钟分配
