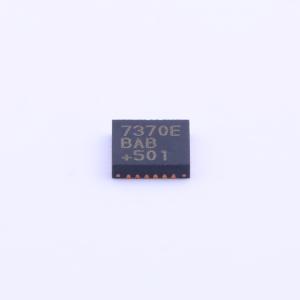

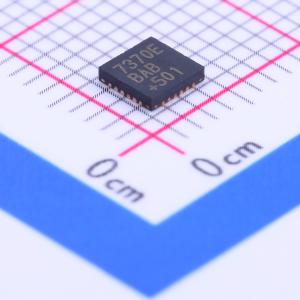

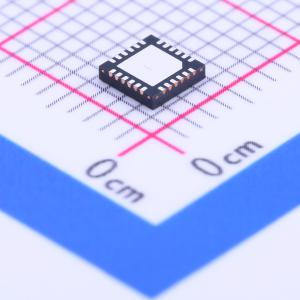

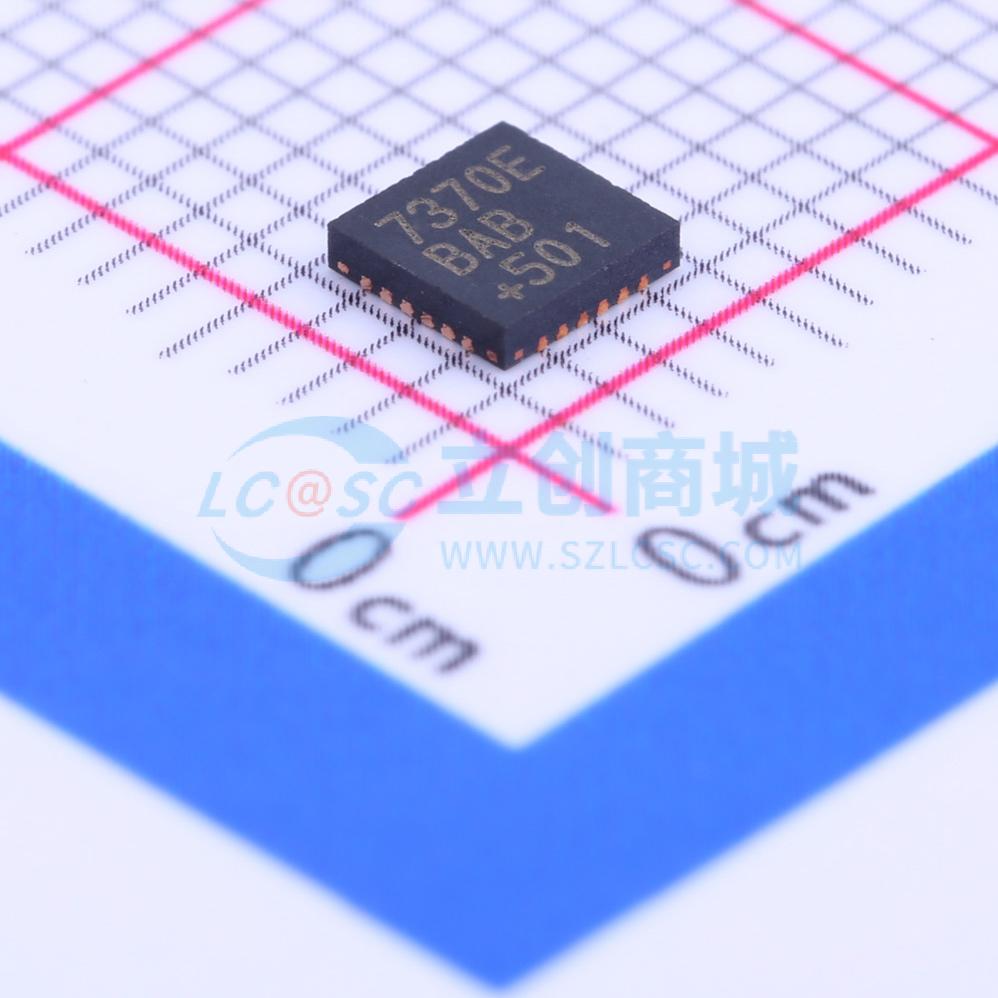

MAX7370ETG+

MAX7370 -interfaced peripheral提供微处理器最多64个按键开关管理，并可选GPIO和PWM控制LED驱动器。按键开关驱动器与金属或电阻式开关接口，其开路电阻高达5kΩ。按键输入静态监控以确保低EMI操作。IC具有自动睡眠和自动唤醒模式进一步降低设备功耗。自动睡眠功能在超时后将设备置于低功率状态（典型值1uA）。自动唤醒功能配置设备在键按下时从睡眠返回正常工作模式。按键控制器消抖并维护一个按键按压和释放事件的FIFO缓冲区（包括启用后的自动重复）。中断（INT）输出可以配置为按键发生时或以最大速率提示。设备中的相同索引行和列可以用作直接逻辑电平转换器。如果设备不用于按键开关控制，所有键盘引脚可用作GPIOs。每个GPIO可编程设置为两个外部应用的逻辑电压电平之一。四个列端口（COL7–COL4）也可配置为LED驱动器，具有恒流和PWM强度控制功能。每个开漏LED端口的最大恒定电流水平为20mA。每个开漏端口上的LED亮度可通过256步PWM控制单独调整。设备提供24引脚（3.5mmX3.5mm）带裸露垫的TQFN封装和小型25凸点（2.159mmX2.159mm）晶圆级封装（WLP），适用于手机、掌上电脑和其他便携式消费电子应用。设备工作温度范围为-40°C至+85°C。
