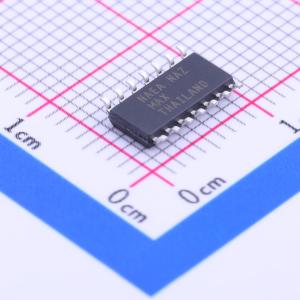

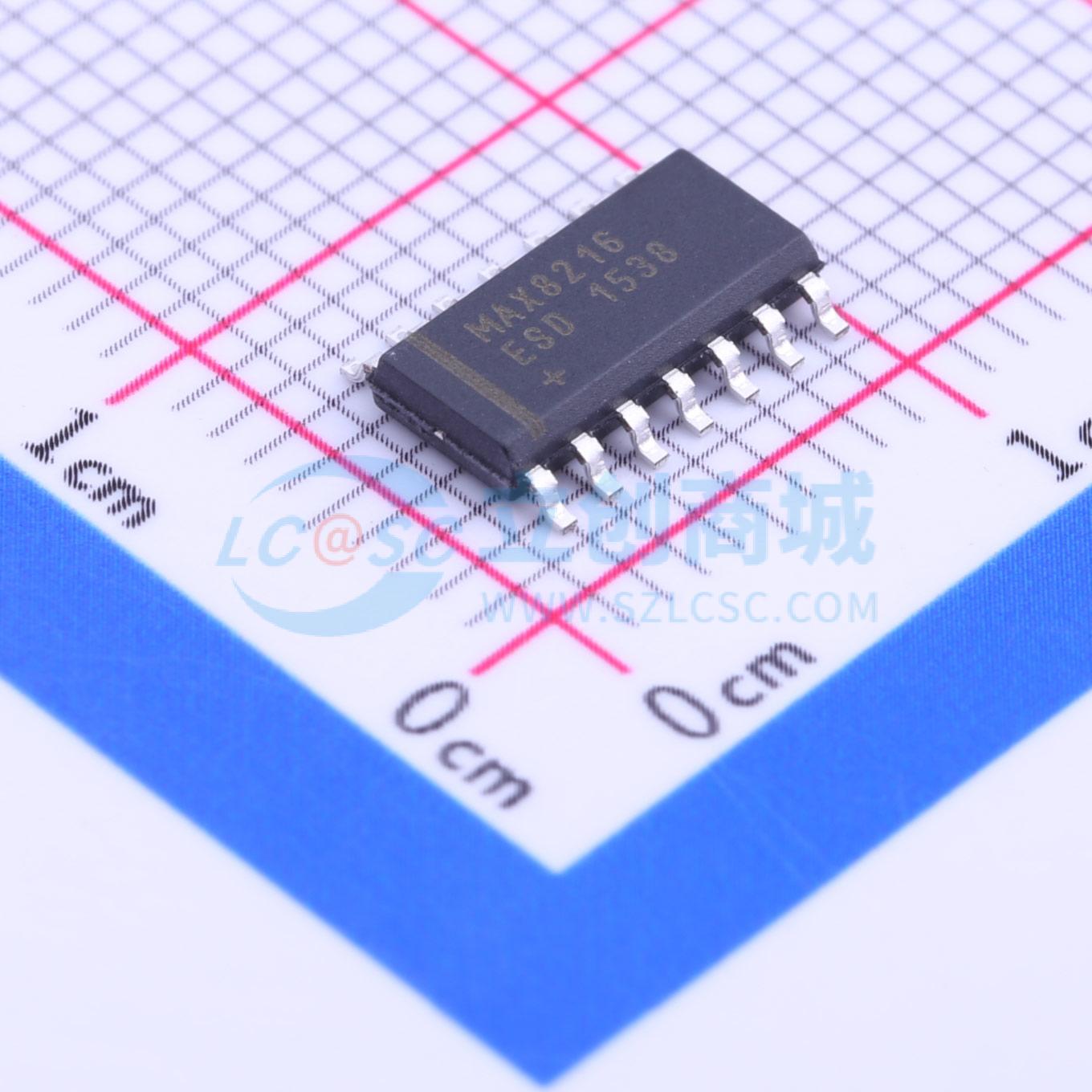

温馨提醒：图片仅供参考，商品以实物为准

MAX8216ESD+

±5V、±12V (±15V)专用微处理器电压监测器

描述: 包含五个电压比较器，四个用于监测 +5V、-5V、+12V 和 -12V，第五个可监测任何所需电压。除了监测 ±15V 电源而非 +12V 外，与之相同。监测这些电压并提供比较器迟滞所需的电阻集成在芯片上。所有比较器均具有开漏输出。这些器件在整个温度范围内的最大电源电流为 250μA。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX8216ESD+
商品编号: C143597
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.7克(g)

商品参数

商品概述

MAX8215包含五个电压比较器；其中四个用于监控+5V、-5V、+12V和-12V，第五个用于监控任何所需电压。MAX8216与之相同，只是它监控±15V电源而非±12V。监控这些电压并为比较器提供迟滞所需的电阻集成在芯片上。所有比较器均具有漏极开路输出。这些器件在整个温度范围内的最大电源电流为250μA。 MAX8215/MAX8216包含5个比较器。输出标记为DOUT的比较器与其他比较器的区别在于，它可以设置为监控各种电压；其他4个比较器分别监控特定电压。DOUT比较器的同相输入端在器件外部可用；其反相输入端在内部连接到参考电压。 MAX8215/MAX8216比较器具有漏极开路输出。因此，这些器件需要上拉电阻才能正常工作。漏极开路输出可用于驱动LED，以及比较器输出必须连接在一起（即线或）的情况。用连接到PGND的0.1μF电容对VDD进行旁路。

商品特性

4个专用比较器加1个辅助比较器
5V专用比较器精度为±1.25%
-5V、+12V、-12V、±15V专用比较器精度为±1.5%
使用辅助比较器进行过压/欠压检测或可编程延迟
内部1.24V参考电压，初始精度为±1%
宽电源电压范围：2.7V至11V
内置迟滞
整个温度范围内最大电源电流为250μA
独立漏极开路输出
包含所有精密元件

应用领域

微处理器电压监控 +5V、-5V、+12V、-12V电源监控（MAX8215） +5V、-5V、+15V、-15V电源监控（MAX8216）
使用未使用比较器进行过压/欠压检测
工业控制器
移动无线电
便携式仪器
工业设备
数据采集系统

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	多压监控器
	输出类型	开漏
	工作电压	2.85V~11V
	受监控电压数	5

	属性	参数值
	看门狗定时器	无
	复位超时	20us
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	250uA
