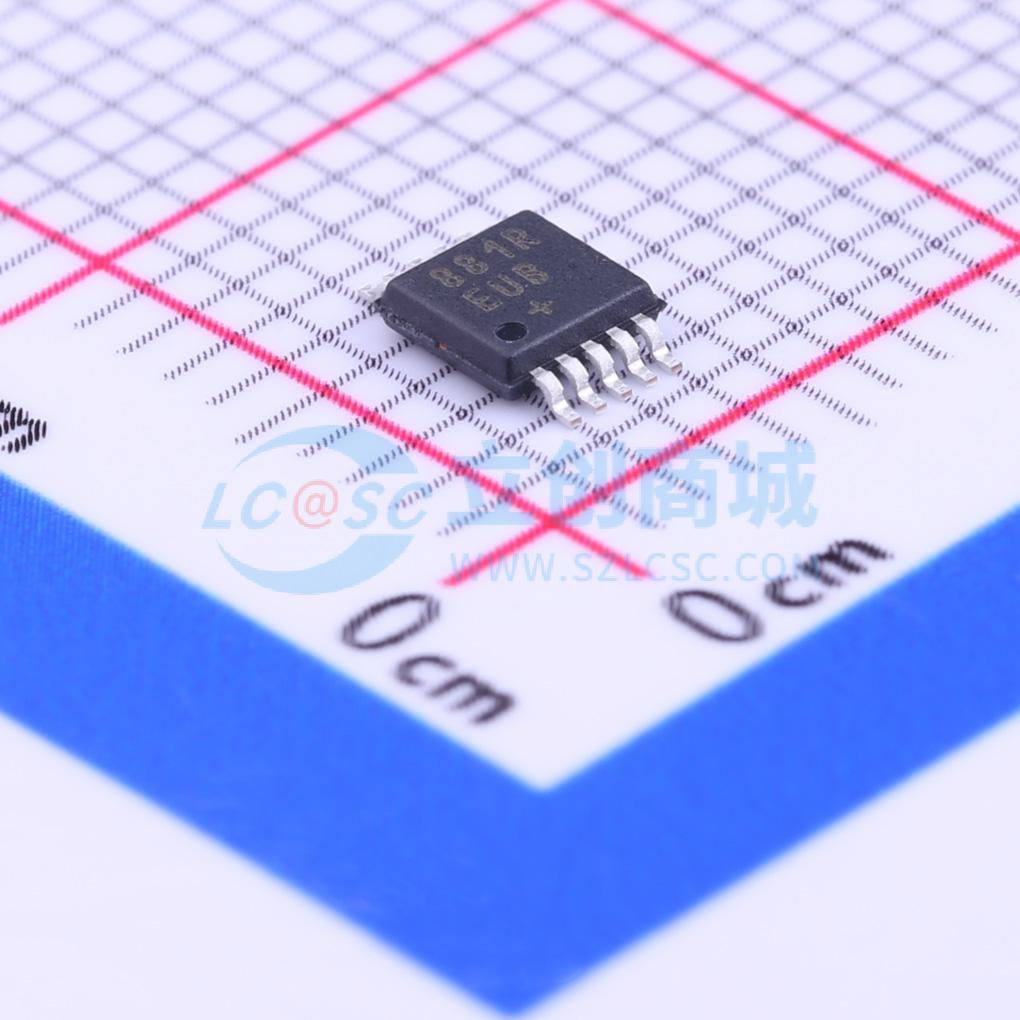

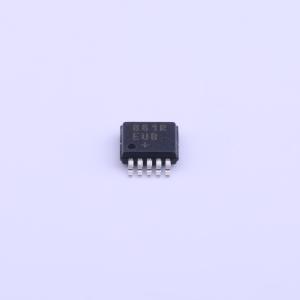

MAX881REUB+

MAX881R是一款低噪声反相电源，专为便携式无线应用中的GaAsFET功率放大器偏置而设计。该器件是一个电荷泵反相器，后接一个负线性稳压器。输入电压范围为2.5V至5.5V。输出电压预设为 -2.0V，也可使用两个电阻将其设置为 -0.5V至（-VIN + 0.6V）之间的任意电压。它的输出电流最高可达4mA。内部线性稳压器还可将输出纹波和噪声过滤至1mVp-p。

其他特性包括电源正常（POK）输出，当负电压处于设定值的±7.5%范围内时发出信号。在GaAsFET正确偏置之前，它可防止电源施加到GaAsFET的漏极，从而保护GaAsFET。该信号可路由至微控制器，或直接连接到GaAsFET漏极的开关。MAX881R采用10引脚μMAX封装。

MAX881R是一款低噪声、反相、稳压电荷泵电源，专为给蜂窝手机中的功率放大器模块等GaAsFET器件提供偏置而设计。

施加的输入电压（VIN）通过电容式电荷泵在NEGOUT端反相为负电压。该电压由内部线性稳压器在OUT端进行稳压。当FB连接到GND时，VOUT稳压在 -2V。或者，可在FB端使用分压器将输出电压调节至 -0.5V至 -（VIN - 0.6V）之间。内部线性稳压器可将电荷泵反相器产生的纹波噪声在OUT端降低至1mVp-p。此外，线性稳压器出色的交流抑制能力可衰减输入电源的噪声。

MAX881R具有一个低电平有效、开漏的电源正常（POK）输出。当OUT达到稳压输出电压的92.5%时，该输出变为低电平。POK可用于驱动P沟道MOSFET的栅极，该MOSFET为GaAsFET功率放大器切换电源，从而确保在所需的负偏置电压建立之前，功率放大器不会通电。

MAX881R具有关断模式，可将电源电流降至小于1μA。

• 小型μMAX封装
• 1mVp-p输出电压纹波和噪声
• 电源正常信号控制GaAsFET漏极开关
• 0.05μA逻辑控制关断电流
• 1ms保证启动时间
• 2.5V至5.5V输入电压范围
• -0.5V至（-VIN + 0.6V）输出电压范围，输出电流最高可达4mA
• 仅需一个4.7μF和三个0.22μF电容即可工作（无需电感）

• 手机
• 无线调制解调器
• PCS电话
• 双向寻呼机
• PHS电话
• 移动无线电
• 无线手持设备
• 无线计算机
