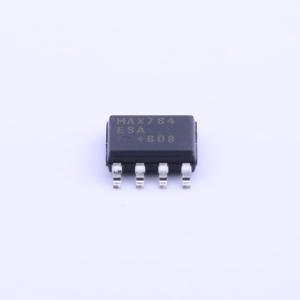

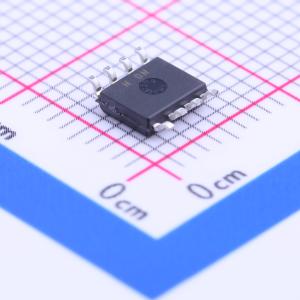

MAX764ESA+T
5V/-12V/-15V或可调高效低IQ DC-DC逆变器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- -5V/-12V/-15V或可调、高效率、低IQ、DC-DC反相器、内置功率MOSFET，减少元件数并节省空间
- 商品型号
- MAX764ESA+T
- 商品编号
- C143592
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 3V~16V | |
| 输出电压 | -16V~-1V | |
| 输出电流 | 260mA | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式 | |
| 静态电流(Iq) | 120uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调和固定 |
商品特性
- 宽负载电流范围下的高效率
- 250mA输出电流
- 最大120µA电源电流
- 最大5µA关断电流
- 3V至16V输入电压范围
- -5V（MAX764）、-12V（MAX765）、-15V（MAX766）或-1V至-16V可调输出
- 限流PFM控制方案
- 300kHz开关频率
- 内部P沟道功率MOSFET
应用领域
- LCD偏置发生器
- 便携式仪器
- LAN适配器
- 远程数据采集系统
- 电池供电应用
