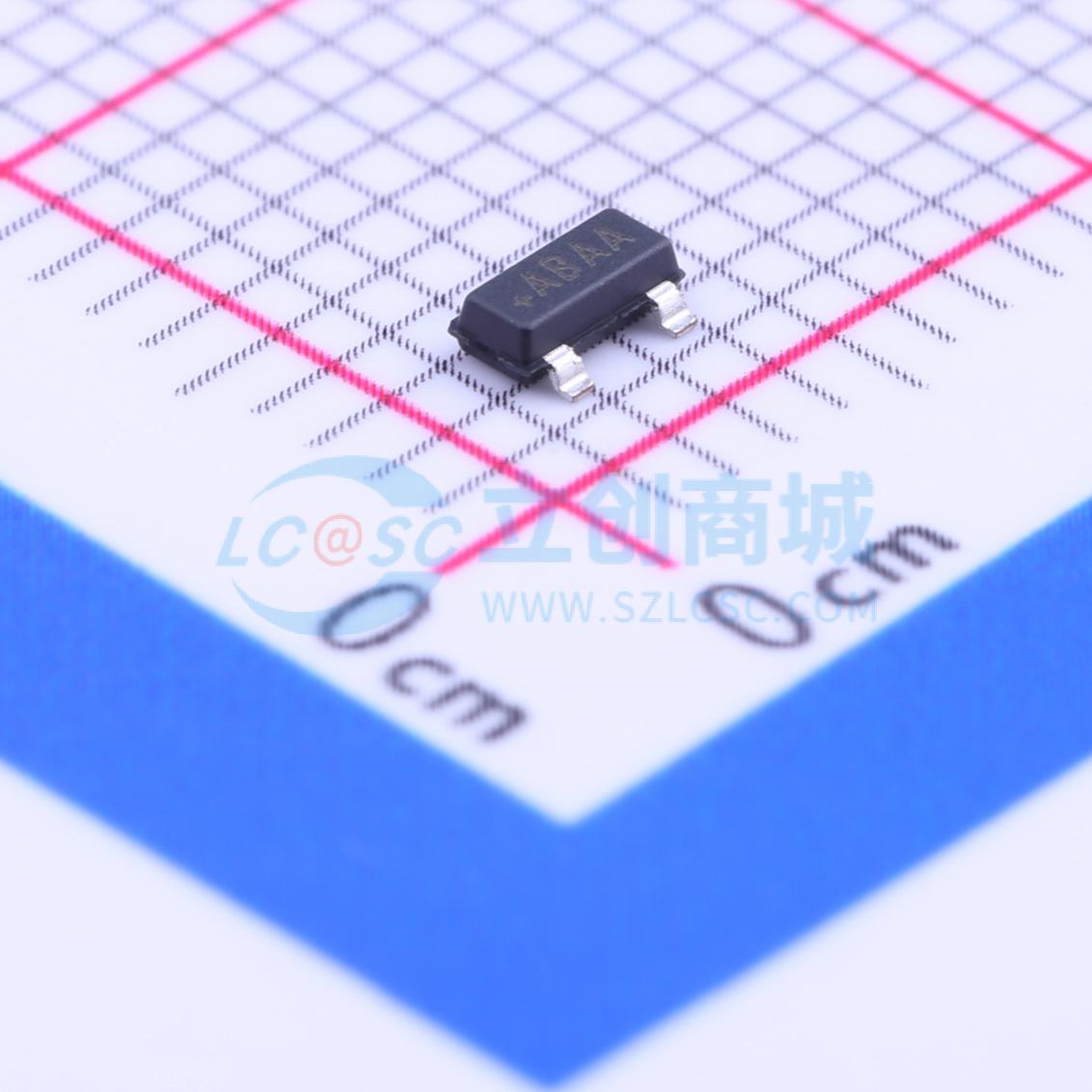

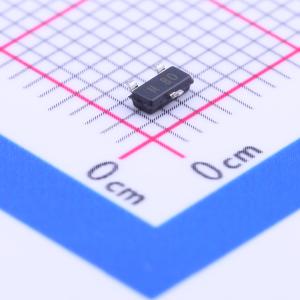

MAX809MEUR+T

三引脚微处理器复位电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3引脚微处理器复位电路、业内首款3引脚SC70复位IC
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX809MEUR+T
商品编号: C143596
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

MAX803/MAX809/MAX810是微处理器（μP）监控电路，用于监测μP和数字系统中的电源。当与+5V、+3.3V、+3.0V或+2.5V供电电路配合使用时，它们通过省去外部元件和调节环节，实现了出色的电路可靠性和低成本。这些电路执行单一功能：只要VCC电源电压降至预设阈值以下，它们就会发出复位信号，并在VCC升至复位阈值以上后，至少保持140ms的复位信号。有适用于各种电源电压的复位阈值可供选择。 MAX803具有漏极开路输出级，而MAX809/MAX810具有推挽输出。MAX803的漏极开路RESET输出需要一个上拉电阻，该电阻可连接到高于VCC的电压。MAX803/MAX809具有低电平有效的RESET输出，而MAX810具有高电平有效的RESET输出。复位比较器设计为忽略VCC上的快速瞬变，并且保证在VCC低至1V时，输出处于正确的逻辑状态。低电源电流使MAX803/MAX809/MAX810非常适合用于便携式设备。MAX803采用3引脚SC70封装，MAX809/MAX810采用3引脚SC70或SOT23封装。

商品特性

精确监测+2.5V、+3V、+3.3V和+5V电源电压
全温度范围规格完整
提供三种输出配置
漏极开路RESET输出（MAX803）
推挽式RESET输出（MAX809）
推挽式RESET输出（MAX810）
140ms（最小值）上电复位脉冲宽度
12μA电源电流
保证在VCC = +1V时复位有效
电源瞬态抗扰性
无需外部元件
3引脚SC70和SOT23封装

应用领域

计算机
控制器
智能仪器
关键μP和μC电源监控
便携式/电池供电设备
汽车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	推挽
	工作电压	1.2V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.38V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	140ms
	工作温度	-40℃~+105℃@(Ta)
	静态电流(Iq)	60uA
