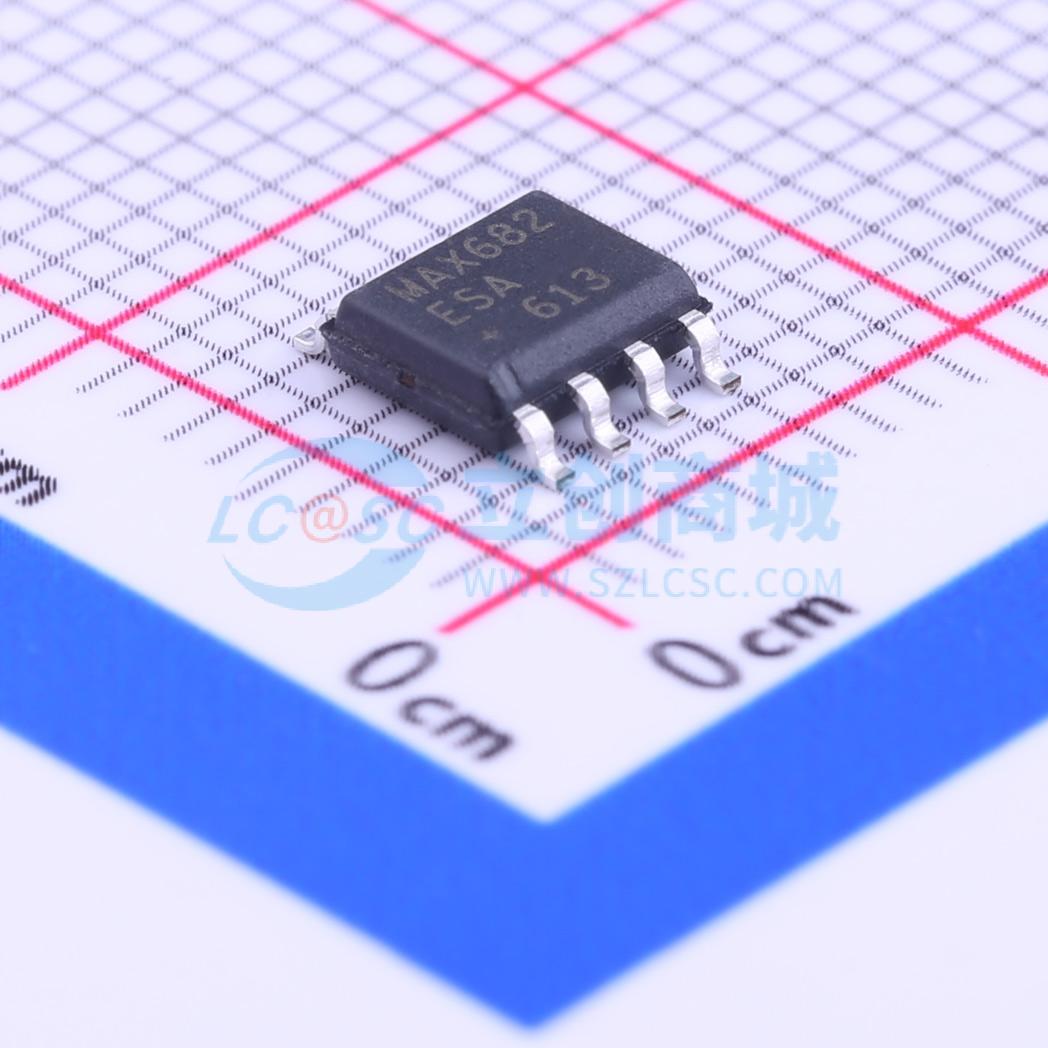

MAX682ESA+
3.3V输入至稳压5V输出电荷泵
- 描述
- 3.3V输入、稳压输出5V的电荷泵、每100mA输出只需1μF电容
- 商品型号
- MAX682ESA+
- 商品编号
- C143571
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 升压 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压(Vout) | 5V | |
| 输出电流(Iout) | 250mA | |
| 静态电流(Iq) | 100uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | - | |
| 能量效率 | - | |
| 开关频率 | 2MHz | |
| PFM模式 | 支持 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自适应开关频率；数字控制；低纹波/低噪声架构；低功耗待机 |
商品特性
- 超小型：每100mA输出电流对应1μF电容
- 无需电感
- μMAX封装（MAX683/MAX684）高度为1.1mm
- 最高250mA输出电流（MAX682）
- 输出电压调节精度为±4%
- 50kHz至2MHz可调开关频率
- 2.7V至5.5V输入电压
- 脉冲跳跃模式下静态电流为100μA
- 关断电流为0.1μA
应用领域
- 闪存电源
- 电池供电应用
- 微型设备
- PCMCIA卡
- 3.3V至5V本地转换应用
- 备用电池升压转换器
- 3V至5V GSM SIMM卡
