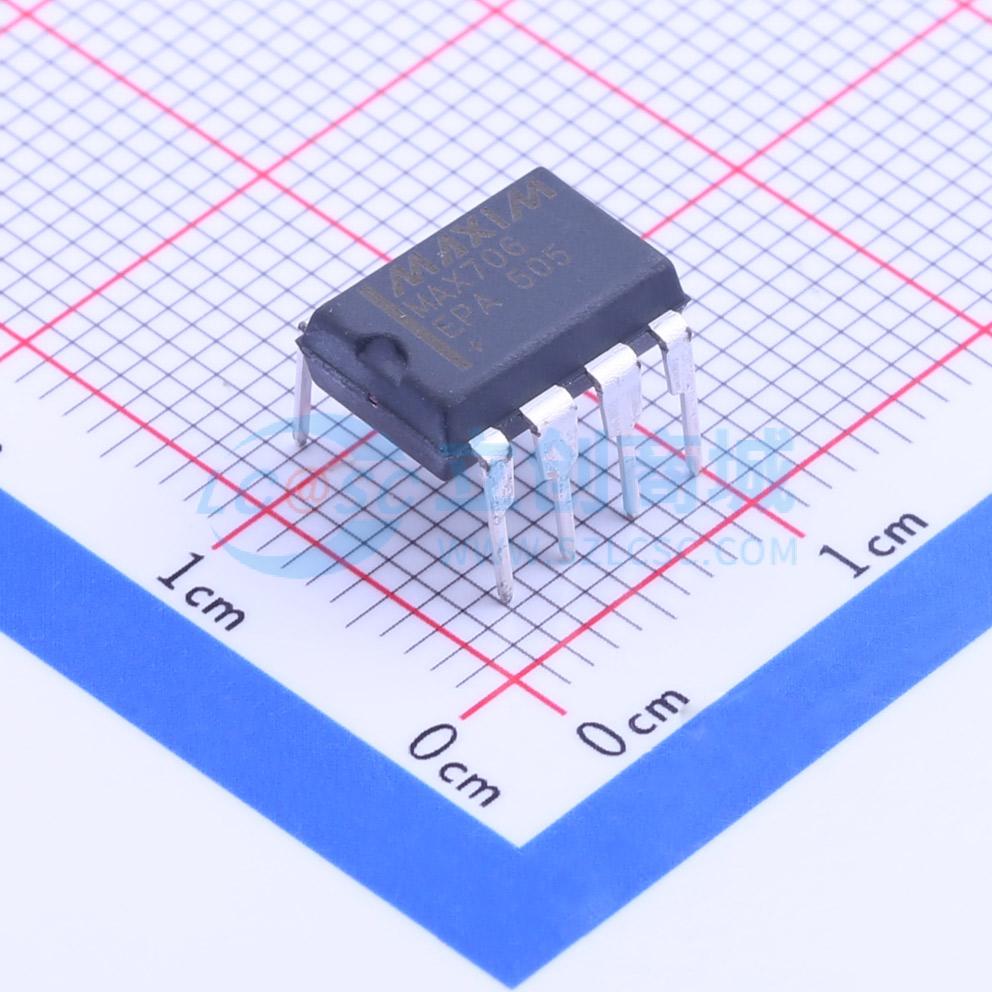

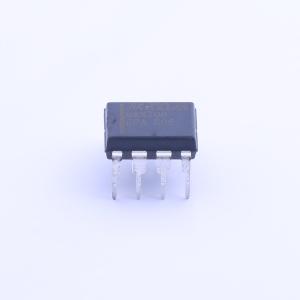

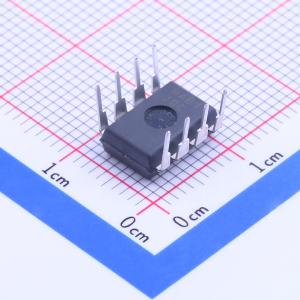

MAX706EPA+

MAX705–MAX708/MAX813L微处理器（µP）监控电路降低了监控µP系统中电源和电池功能所需的复杂度和元件数量。与分立IC或分立元件相比，这些器件显著提高了系统的可靠性和准确性。 MAX705/MAX706/MAX813L提供四项功能：

1. 在电源上电、掉电和欠压情况下提供复位输出。
2. 一个独立的看门狗输出，若看门狗输入在1.6秒内未翻转，则该输出变为低电平。
3. 一个1.25V阈值检测器，用于电源故障警告、低电量检测或监控除+5V以外的电源。
4. 一个低电平有效的手动复位输入。 MAX707/MAX708与MAX705/MAX706相同，只是用高电平有效的复位信号替代了看门狗定时器。MAX813L与MAX705相同，只是提供RESET而非RESET。 有两种电源电压监控电平可供选择：当电源电压降至4.65V以下时，MAX705/MAX707/MAX813L会产生复位脉冲；而当电源电压降至4.40V以下时，MAX706/MAX708会产生复位脉冲。这四款器件均提供8引脚DIP、SO和μMAX封装。

• 监控功能集成在减少电路板空间的同时显著提高系统可靠性
• μMAX封装
• 保证在VCC = 1V时RESET有效
• 200ms复位脉冲宽度
• 消抖的TTL/CMOS兼容手动复位输入
• 高电平有效复位输出（MAX707/MAX708/MAX813L）
• 精密电源电压监控
  • 4.65V（MAX705/MAX707/MAX813L）
  • 4.40V（MAX706/MAX708）
• 用于电源故障或低电量警告的电压监控

• 计算机
• 控制器
• 智能仪器
• 关键µP电源监控
