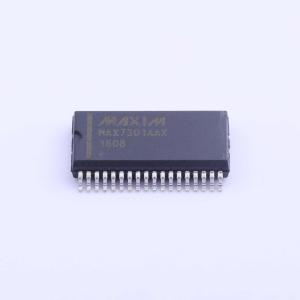

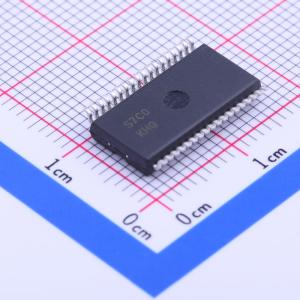

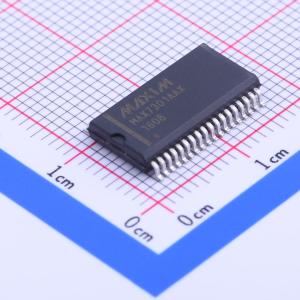

MAX7301AAX+

MAX7301是一款紧凑型串行接口I/O扩展器（或通用I/O (GPIO)外设），可为微处理器提供多达28个端口。每个端口均可由用户单独配置为逻辑输入或逻辑输出。 每个端口可配置为灌电流10mA、拉电流4.5mA的推挽式逻辑输出，或带有可选内部上拉电阻的施密特逻辑输入。七个端口具备可配置的状态转换检测逻辑，当端口逻辑电平发生变化时会产生中断。MAX7301通过兼容SPI的4线串行接口进行控制。 MAX7301AAX和MAX7301ATL有28个端口，分别采用36引脚SSOP和40引脚TQFN封装。MAX7301AAI有20个端口，采用28引脚SSOP封装。 MAX7301 GPIO外设通过兼容SPI的串行接口控制，可提供多达28个I/O端口，即P4至P31。这些端口可配置为逻辑输入和逻辑输出的任意组合，上电时默认配置为逻辑输入。 任何I/O端口均可配置为推挽式输出（灌电流10mA、拉电流4.5mA）或施密特触发器逻辑输入。每个输入都有一个可单独选择的内部上拉电阻。此外，状态转换检测功能允许以任意可屏蔽组合方式对七个端口（P24至P30）的逻辑状态变化进行监控。检测到状态转换时，会通过中断引脚（端口P31）发出标志信号。 端口配置寄存器将P4至P31这28个端口分别设置为GPIO。寄存器0x09至0x0F中的一对位设置每个端口的配置。 36引脚的MAX7301AAX和40引脚的MAX7301ATL有28个端口，即P4至P31。28引脚的MAX7301AAI有20个端口，即P12至P31。上电时，应通过向寄存器0x09和0x0A写入0x55将八个未使用的端口配置为输出。若未这样做，这八个未使用的端口将保持为浮空输入，静态电源电流会增加，但不会损坏器件。 根据封装选择，MAX7301可提供20个或28个I/O端口。 有两种寻址方法可供选择。可一次性对任意单个端口（位）进行写入（置位/清零）操作；也可一次性以任意组合方式对任意八个端口序列进行写入（置位/清零）操作。无边界限制；写入P0至P7、P1至P8或P31至P38（P32至P38不存在，因此对这些位的指令将被忽略）同样可行。

• 行业标准4线接口，可独立于微处理器架构将I/O端口扩展至多达28个I/O
• 高速26MHz、兼容SPI/QSPI/MICROWIRE的串行接口
• 2.25V至5.5V工作电压
• 20个或28个I/O端口，可配置为推挽式逻辑输出、施密特逻辑输入或带内部上拉电阻的施密特逻辑输入
• 七个I/O端口具备逻辑状态转换检测功能
• 低功耗，降低电源要求
• 11μA（最大值）关断电流

• 白色家电
• 游戏机
• 工业控制器
• 系统监控
