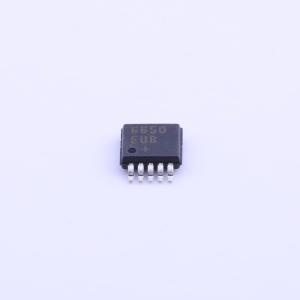

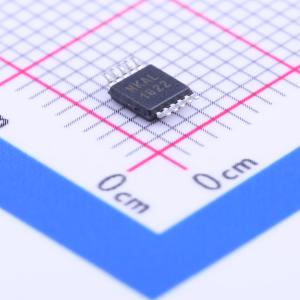

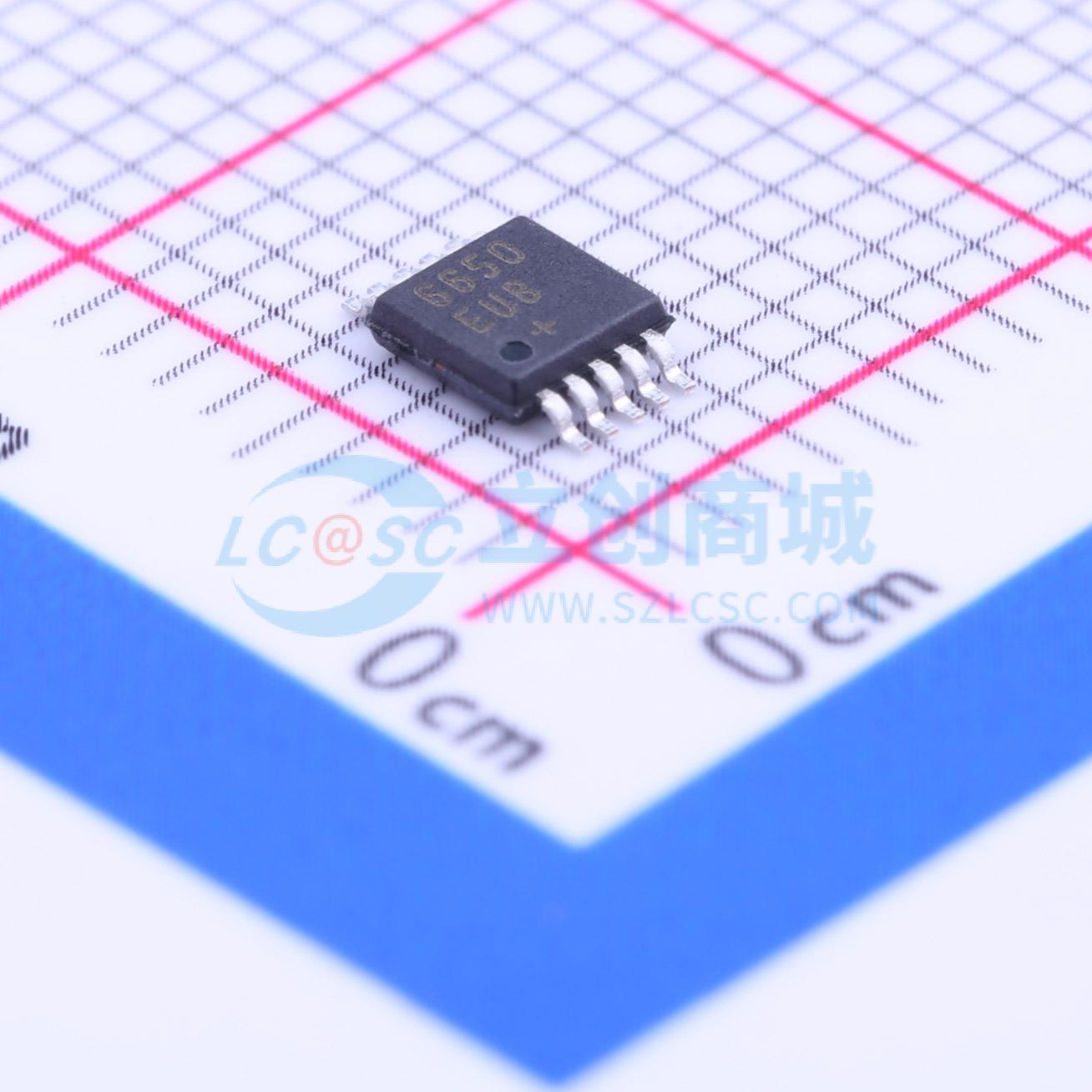

MAX6650EUB+
无刷直流BLDC电机驱动芯片 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 风扇转速调节器和监控器，带有SMBus™/I²C兼容接口,风扇速度控制、监控电路，实现高性能热管理
- 商品型号
- MAX6650EUB+
- 商品编号
- C143561
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX6650/MAX6651风扇控制器采用兼容SMBus/I²C的接口，对内置转速计的5VDC/12VDC无刷风扇的转速进行调节和监控。它们通过外部MOSFET或双极晶体管线性调节风扇两端的电压，自动使风扇的转速计频率（风扇转速）与风扇转速寄存器中的预设值相匹配。MAX6650通过监测单个风扇的转速计输出来调节其转速。MAX6651同样可调节单个风扇的转速，但它还具备额外的转速计输入，可监测多达四个风扇，并在这些风扇并联使用时将它们作为一个整体进行控制。 MAX6650/MAX6651提供通用输入/输出（GPIO）引脚，这些引脚可用作数字输入、数字输出或各种硬件接口。这些开漏输入/输出引脚能够吸收10mA电流，可驱动LED。为增加额外的硬件控制功能，可将GPIO1配置为在软件故障时使风扇全功率运转。若要在检测到故障状况时产生中断，可将GPIO0配置为低电平有效警报输出。通过将GPIO2（仅MAX6651具备）设置为内部时钟输出或外部时钟输入，可实现多个设备的同步。 MAX6650采用节省空间的10引脚µMAX封装，MAX6651采用小型16引脚QSOP封装。
商品特性
- 双线SMBus/I²C兼容接口
- 监测转速计输出 单个转速计（MAX6650） 多达四个转速计（MAX6651）
- 可编程警报输出
- 通用输入/输出引脚（GPIOs）
- 硬件全功率覆盖
- 多个风扇同步
- 四个可选从地址
- 3V至5.5V电源电压
- 小型封装 10引脚µMAX（MAX6650） 16引脚QSOP（MAX6651）
应用领域
- RAID台式计算机
- 服务器
- 网络工作站
- 电信
- 5V/12V风扇的闭环/开环风扇转速控制
