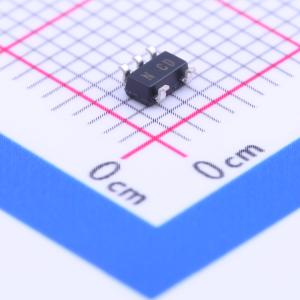

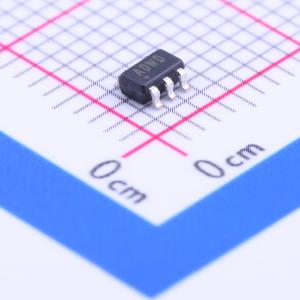

MAX6412UK29+T

MAX6412–MAX6420 低功耗微处理器监控电路可监控 1.6V 至 5V 的系统电压。这些器件旨在当 VCC 电源电压或 RESET IN 降至其复位阈值以下，或者手动复位输入有效时，发出复位信号。在 VCC 和 RESET IN 升至复位阈值以上且手动复位输入无效后，复位输出将在复位超时期间内保持有效。复位超时时间可通过外部电容设置，以提供更大的灵活性。 MAX6412/MAX6413/MAX6414 具有从 1.575V 至 5V 以约 100mV 递增的固定阈值，并带有手动复位输入。MAX6415/MAX6416/MAX6417 提供可调复位输入，可监控低至 1.26V 的电压；MAX6418/MAX6419/MAX6420 则提供一个固定输入和一个可调输入，用于监控双电压系统。 MAX6412/MAX6415/MAX6418 具有低电平有效、推挽式复位输出。MAX6413/MAX6416/MAX6419 具有高电平有效、推挽式复位输出；MAX6414/MAX6417/MAX6420 具有低电平有效、开漏式复位输出。所有这些器件均采用 SOT23 - 5 封装，工作温度范围为 -40°C 至 +125°C。 MAX6412–MAX6420 低功耗微处理器 (μP) 监控电路为电源电压监控和复位功能提供了最大的可调性。此外，MAX6412–MAX6420 的复位超时时间可通过外部电容进行调节。 MAX6412/MAX6413/MAX6414 具有工厂微调的复位阈值电压，从 1.575V 至 5.0V 以约 100mV 递增，并带有手动复位输入。MAX6415/MAX6416/MAX6417 的复位阈值可使用外部电阻调节至 1.26V 以上的任意电压。MAX6418/MAX6419/MAX6420 既提供工厂微调的复位阈值，又提供用于双电压监控的可调复位阈值输入。 当 VCC 和/或 RESET IN 降至预设值以下，或者 MR 有效时，将发出复位信号。在 Vcc 和/或 RESET IN 升至复位阈值以上或 MR 无效后，复位信号将在外部编程的时间间隔内保持有效。

• 监控 1.6V 至 5V 的系统电压
• 电容可调的复位超时时间
• 手动复位输入（MAX6412/MAX6413/MAX6414）
• 可调复位输入选项（MAX6415–MAX6420）
• 双电压监控（MAX6418/MAX6419/MAX6420）
• 低静态电流（典型值 1.7μA）
• 3 种复位输出选项
  • 推挽式复位
  • 推挽式复位
  • 开漏式复位
• 保证在 VCC = 1V 时复位有效
• 电源瞬态抗扰性
• 小型 SOT23 - 5 封装

• 汽车
• 医疗设备
• 智能仪器
• 便携式设备
• 电池供电的计算机/控制器
• 嵌入式控制器
• 关键 μP 监控
• 机顶盒
• 计算机
