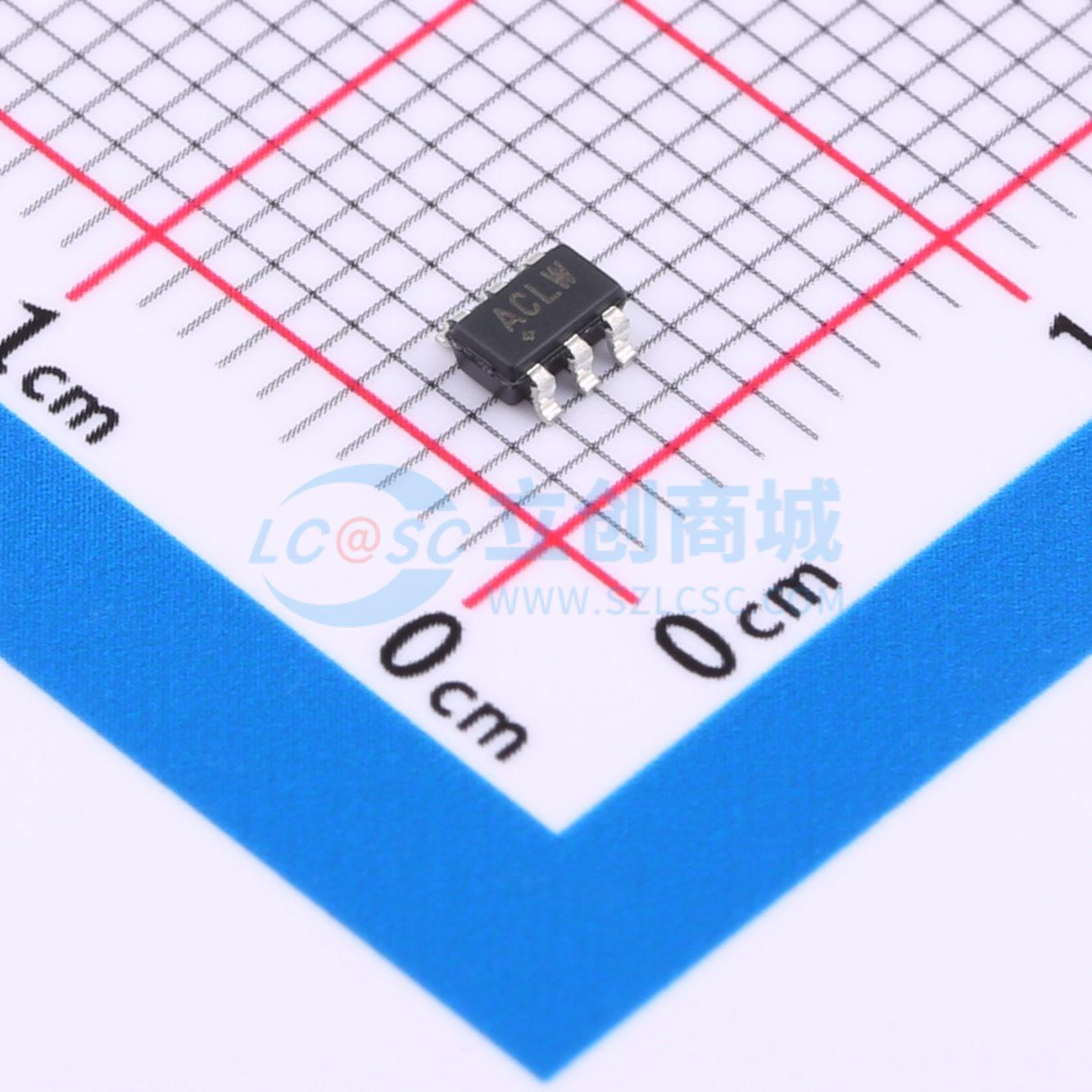

温馨提醒：图片仅供参考，商品以实物为准
MAX16052AUT+T
高压、可调排序/监控电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压、可调节排序/监控电路、最简单的复位和监控电路，能够工作在高压，可灵活调节
- 商品型号
- MAX16052AUT+T
- 商品编号
- C143366
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电源监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 2.25V~28V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 500mV |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 30us | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 静态电流(Iq) | 18uA |
商品概述
MAX16052/MAX16053是一系列小型、低功耗、具备排序功能的高压监控电路。这些微型器件通过可调电压阈值和外部电容可调时间延迟，提供了极高的灵活性。这些器件非常适合用于电源排序、复位排序和电源开关应用。多个器件可级联以用于复杂的排序应用。 高阻抗输入（IN）的阈值为0.5V，允许使用外部电阻分压器来设置监控阈值。当输入电压升至0.5V阈值以上且使能输入（EN）置为高电平时，输出（OUT）置为高电平。当IN端电压降至0.495V以下或使能输入置为低电平（EN = 低）时，输出置为低电平（OUT = 低）。器件提供一个电容可编程延迟时间，即从IN端电压升至0.5V以上到输出置为高电平的时间。 MAX16052提供高电平有效开漏输出，而MAX16053提供高电平有效推挽输出。两款器件均在2.25V至28V的电源电压下工作，并具有高电平有效使能输入。MAX16052/MAX16053采用小型6引脚SOT23封装，在-40°C至+125°C的汽车温度范围内进行了全面的规格测试。
商品特性
- 更少的外部电路，减小解决方案尺寸
- 开漏（耐受28V）输出，可与12V中间总线电压接口
- 工作电源电压（VCC）范围为2.25V至28V
- 小型6引脚SOT23封装
- 非常适合用于电源排序、复位排序和电源开关应用
- 高电平有效逻辑使能输入
- 温度范围内阈值可调，精度达1.8%
- 在-40°C至+125°C温度范围内全面规格测试，确保在极端温度下的可靠性
- 低电源电流（典型值18μA），降低功耗
应用领域
- 医疗设备
- 智能仪器
- 便携式设备
- 计算机/服务器
- 关键微处理器监控
- 机顶盒
- 电信
