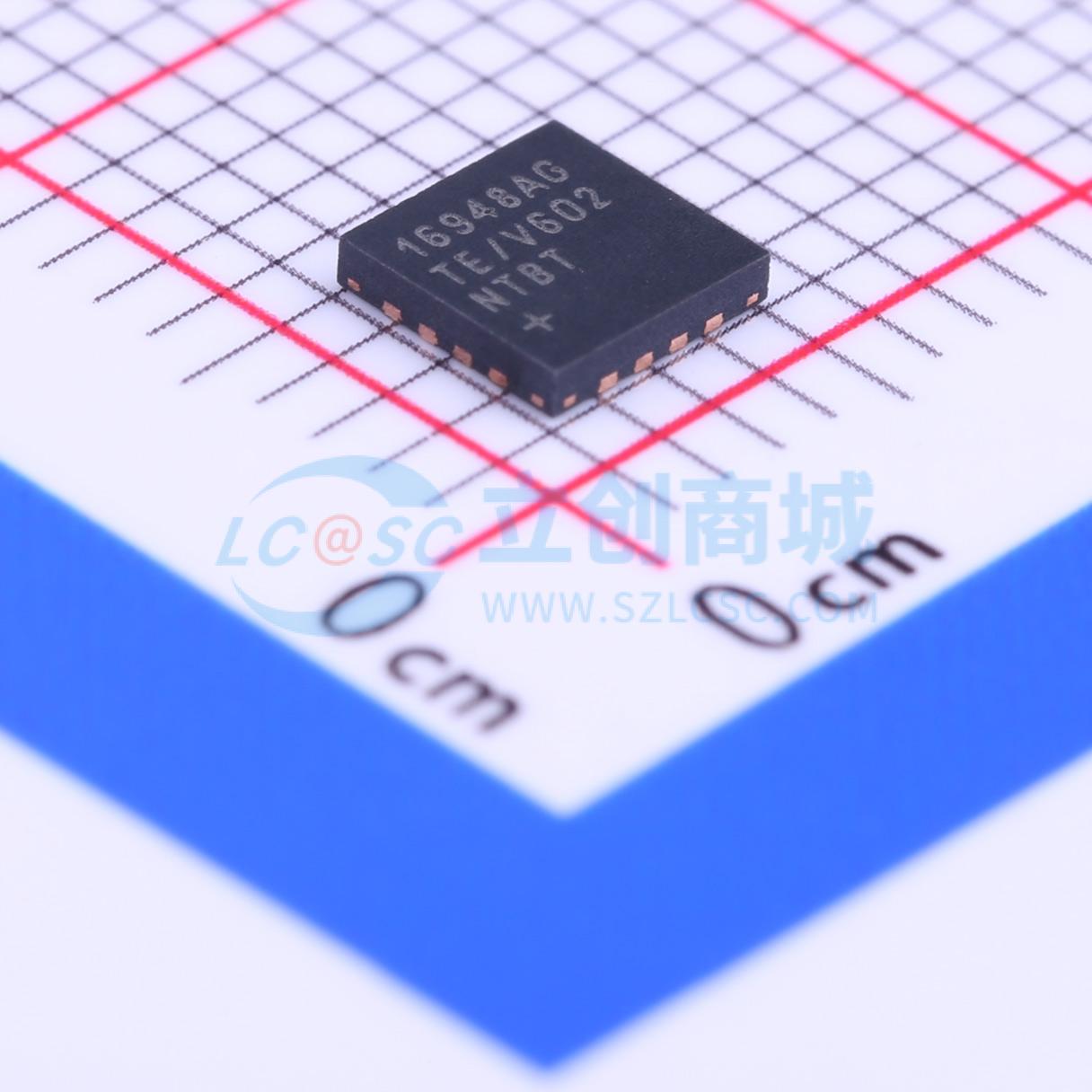

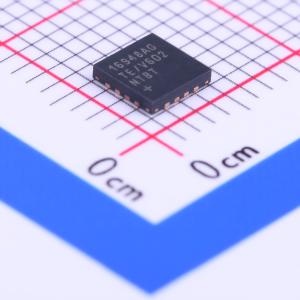

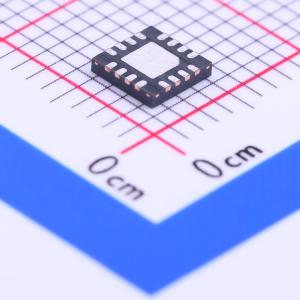

MAX16948AGTE/V+
汽车双远程天线电流感应LDO/开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 车载天线电流检测LDO/开关、双通道幻象天线电源，提供多频段天线诊断
- 商品型号
- MAX16948AGTE/V+
- 商品编号
- C143376
- 商品封装
- TQFN-16-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | - | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | - | |
| 功能特性 | 工作状态指示；使能控制；输入过压保护；过流保护；短路保护；反极性电流保护；可调限流；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+105℃ | |
| 输出类型 | - | |
| 输出通道数 | 2 |
商品概述
MAX16948是一款双高压、电流感应低压差线性稳压器(LDO)/开关，设计用于4.5V至28V（可承受45V负载突增）的输入电压范围。该器件通过同轴电缆为远程射频低噪声放大器(LNA)提供幻象电源，在汽车系统中每个通道的最大电流为300mA。该器件还提供固定的8.5V稳压输出或可调的1V至12.5V输出电压。该器件也可以配置为开关。
该器件监测负载电流，并提供与检测到的负载电流成比例的模拟输出电流。精确的内部电流限制保护输入电源免受过流和短路条件的影响。该器件为每个通道提供一个开漏错误输出，以在发生故障时向微控制器(μC)指示。
该器件具有短路到电池保护功能，在发生短路到电池事件时锁存内部LDO/开关。在热过载期间，该器件通过进入热关断来减少功率损耗。它包括两个独立的低电平有效、高压兼容的关断输入，可以将每个通道置于低功耗关断模式。
该器件采用16引脚TQFN封装（带裸露焊盘）、16引脚QSOP封装（带裸露焊盘）或16引脚QSOP封装，并在-40℃至+105℃温度范围内完全指定。
应用领域
- 远程LNA幻象供电
- 汽车相机和传感器电源
