MAx17503/MAx17503S 高效率、高压、同步整流降压转换器，内置双 MOSFET，工作电压范围为 4.5V 至 60V。它可提供高达 2.5A 的电流和 0.9V 至 90% VIN 的输出电压。在整个输出电压范围内内置补偿功能，消除了对外部组件的需求。在 -40℃ 至 +125℃ 温度范围内，反馈 (FB) 调节精度为 ±1.1%。采用紧凑的 4mm x 4mm TQFN 无铅封装，并带有裸露焊盘。提供仿真模型。

具有峰值电流模式控制架构，并带有一个 MODE 功能，可以用于以脉宽调制 (PWM)、脉频调制 (PFM) 或不连续导通模式 (DCM) 控制方案操作设备。PWM 操作在所有负载下提供恒定频率操作，在对开关频率敏感的应用中非常有用。PFM 操作禁用负电感电流，并在轻载时跳过脉冲以提高效率。DCM 在比 PFM 模式更轻的负载下提供恒定频率操作，通过不跳过脉冲，仅在轻载时禁用负电感电流。DCM 操作提供的效率性能介于 PWM 和 PFM 模式之间。MAx17503S 提供了更低的最小导通时间，允许更高的开关频率和更小的解决方案尺寸。

可编程软启动功能允许用户减少输入浪涌电流。还集成了一个输出使能/欠压锁定引脚 (EN/UVLO)，允许用户在所需的输入电压水平开启部件。开漏 RESET 引脚在成功调节输出电压后向系统提供延迟的电源良好信号。

消除外部组件并降低总成本

无需肖特基二极管即可实现高效率和低成本
内部补偿确保在任何输出电压下的稳定运行
全陶瓷电容解决方案：超紧凑布局，最少只需八个外部组件

减少所需 DC-DC 调节器的数量

宽 4.5V 至 60V 输入电压范围
0.9V 至 90% VIN 输出电压
在温度范围内提供高达 2.5A 的电流
100kHz 至 2.2MHz 可调频率，支持外部同步
MAx17503S 支持更高的工作频率
采用 20 引脚、4mm x 4mm TQFN 封装

降低功耗

峰值效率 >90%
PFM 和 DCM 模式提供高轻载效率
关断电流 = 2.8μA（典型值）
打嗝模式电流限制和自动重试启动
内置输出电压监测（开漏 RESET 引脚）
电阻可编程 EN/UVLO 阈值
可调软启动和预偏置上电
高工业 -40℃ 至 +125℃ 环境工作温度范围 / -40℃ 至 +150℃ 结温范围

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	-
	输出电流	-
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-

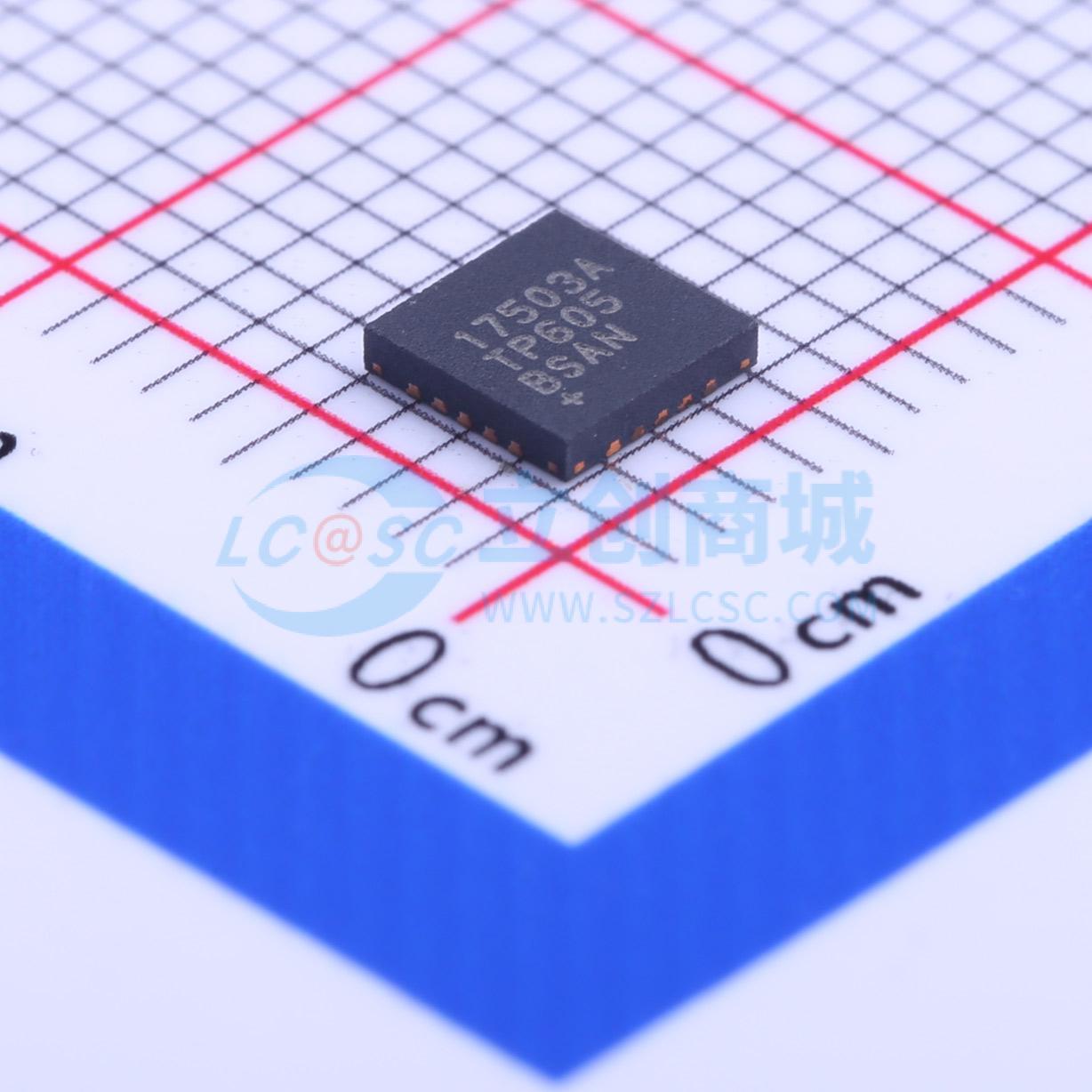

MAX17503ATP+
