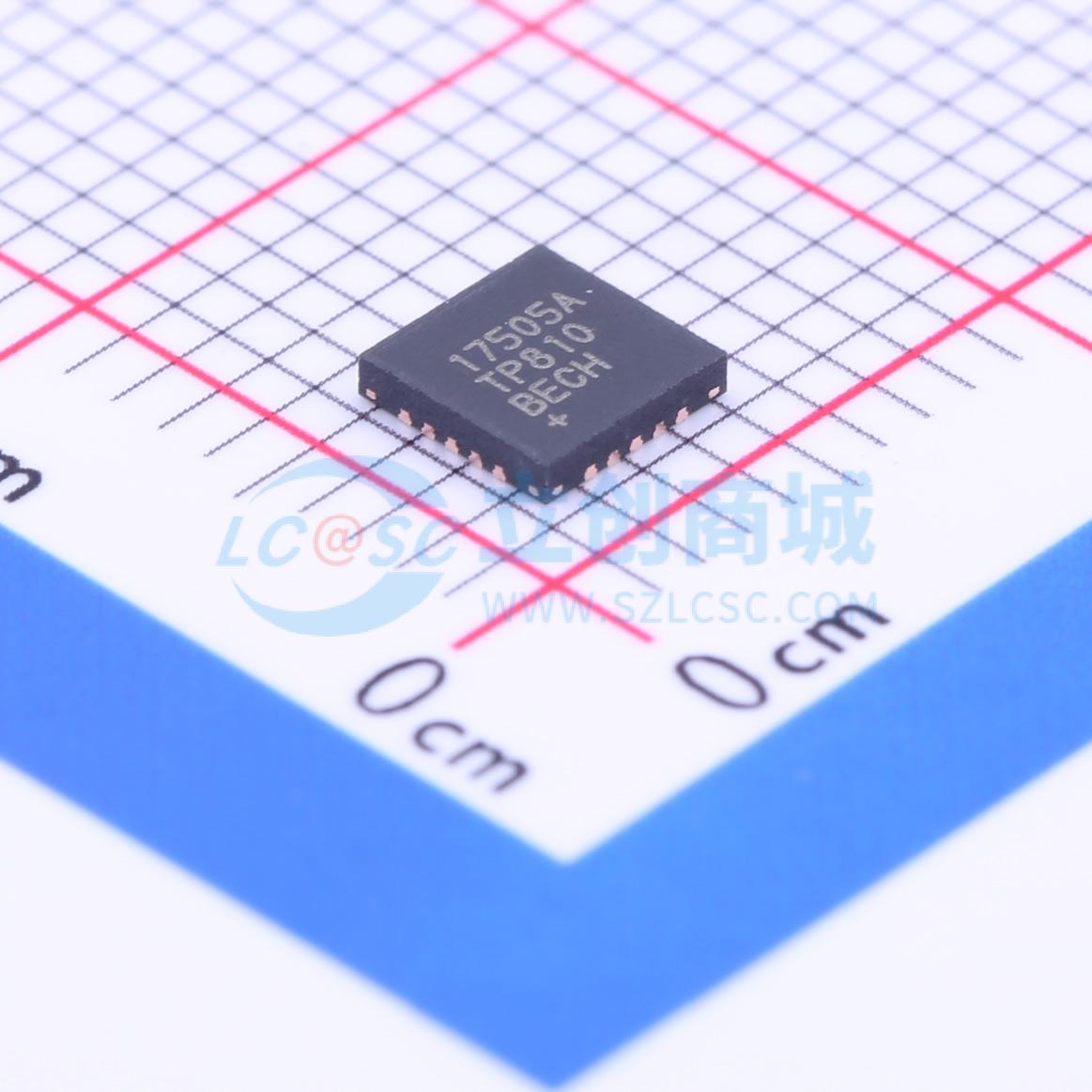

MAX17505ATP+

MAx17505/MAx17505S 高效、高压、同步整流降压转换器，内置双MOSFET，工作输入电压范围为4.5V至60V。它可以提供高达1.7A的电流和0.9V至90% VIN的输出电压。在整个输出电压范围内内置补偿，消除了对外部元件的需求。在-40℃至+125℃温度范围内，反馈（FB）调节精度为±1.1%。采用紧凑的4mm x 4mm TQFN无铅封装，带有裸露焊盘。提供仿真模型。

具有峰值电流模式控制架构，并具备MODE功能，可以用于使器件在脉宽调制（PWM）、脉频调制（PFM）或不连续导通模式（DCM）控制方案下工作。PWM操作在所有负载下提供恒定频率操作，适用于对开关频率敏感的应用。PFM操作禁用负电感电流，并在轻负载时跳过脉冲以提高效率。DCM模式在比PFM模式更轻的负载下提供恒定频率操作，通过不跳过脉冲但仅在轻负载时禁用负电感电流实现。DCM操作的效率性能介于PWM和PFM模式之间。MAx17505S 提供更低的最小导通时间，允许更高的开关频率和更小的解决方案尺寸。

可编程软启动功能允许用户减少输入浪涌电流。还包含一个输出使能/欠压锁定引脚（EN/UVLO），允许用户在所需的输入电压水平下开启器件。开漏RESET引脚在成功调节输出电压后向系统提供延迟的电源良好信号。

• 工业电源系统
• 分布式供电调节
• 基站电源系统
• 墙式变压器调节
• 高压单板系统
• 通用负载点电源
