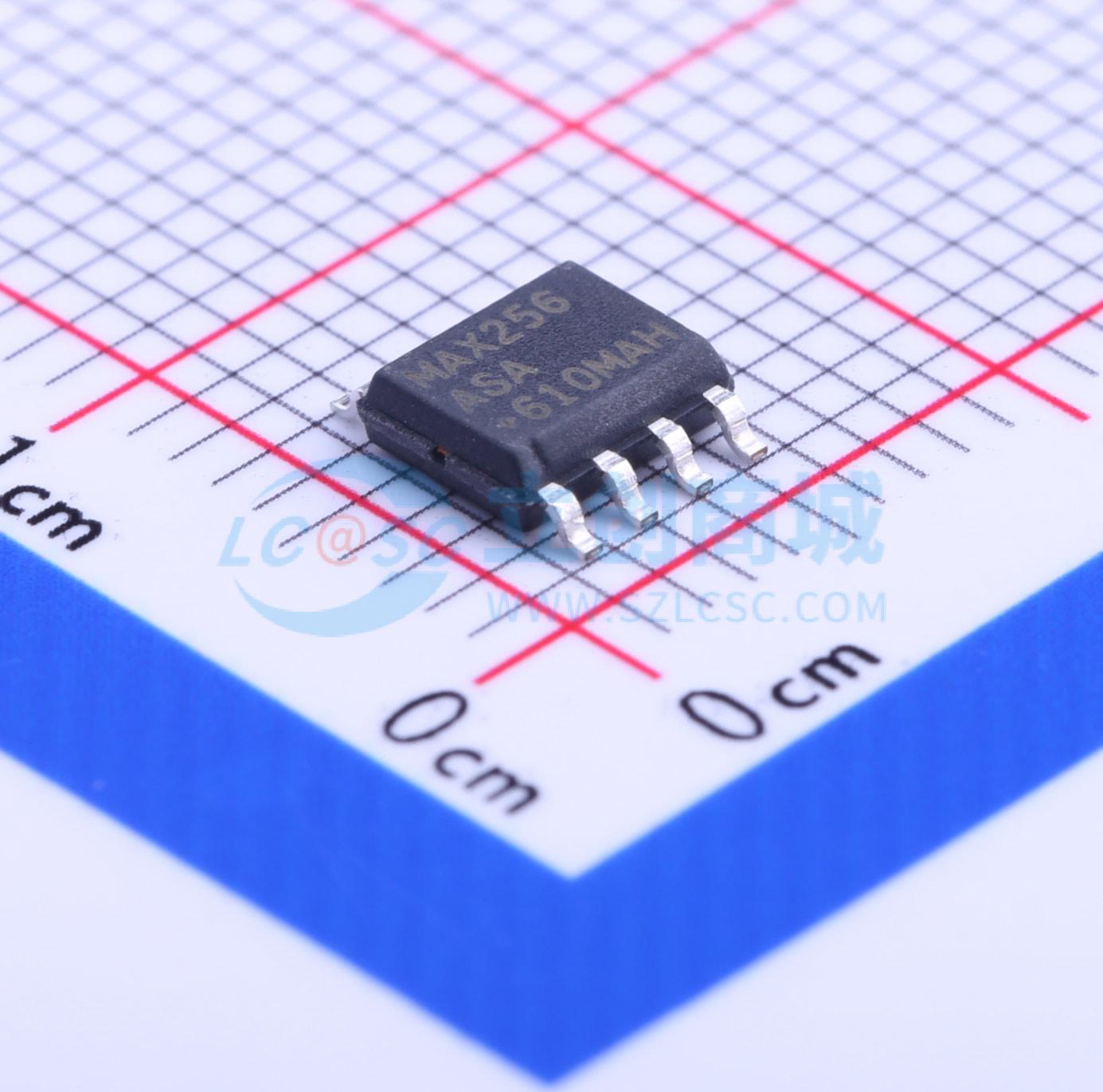

温馨提醒：图片仅供参考，商品以实物为准

MAX256ASA+

3W 原边变压器 H 桥驱动器用于隔离电源

描述: 3W原边变压器H桥驱动器，用于隔离电源
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX256ASA+
商品编号: C143396
商品封装: SOIC-8-EP
包装方式: 管装
商品毛重: 0.483克(g)

商品概述

MAX256 是一款用于隔离式电源电路的集成初级侧控制器和 H 桥驱动器。该器件包含一个片上振荡器、保护电路和内部 FET 驱动器，可为变压器的初级绕组提供高达 3W 的功率。MAX256 可使用内部可编程振荡器运行，也可由外部时钟驱动，以改善 EMI 性能。无论使用何种时钟源，内部触发器级都能保证固定的 50% 占空比，以防止变压器中出现直流电流。 MAX256 采用 +5V 或 +3.3V 单电源供电，并具备欠压锁定功能，以实现可控启动。该器件通过采用先断后通的开关方式，防止 H 桥 MOSFET 发生交叉导通。热关断电路可提供额外保护，防止因过热而损坏。 MAX256 采用 8 引脚热增强型 SO 封装。该器件适用于汽车温度范围（-40℃ 至 +125℃）。

商品特性

简单、灵活的设计，可为隔离式电源中的变压器提供高达 3W 的功率
采用 +5V 或 +3.3V 单电源供电
内部电阻可编程振荡器模式
带看门狗的外部时钟模式
禁用模式
集成系统保护功能
欠压锁定
热关断
节省电路板空间
8 引脚热增强型 SO 封装

应用领域

隔离式电源
医疗设备
工业过程
电信
控制
隔离式通信
链路

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	变压器驱动器
	输入电压	5V；3.3V
	功率管导通电阻	1Ω

	属性	参数值
	静态电流(Iq)	3mA
	工作温度	-40℃~+125℃
