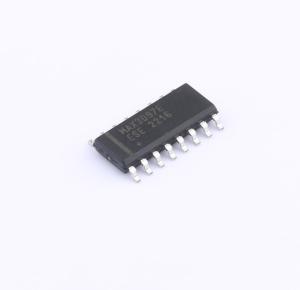

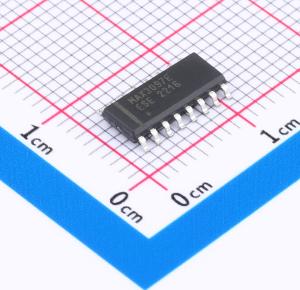

温馨提醒：图片仅供参考，商品以实物为准
MAX3097EESE+
±15kV ESD保护，32Mbps，3V/5V，三通道RS-422/RS-485接收器带故障检测
- 描述
- 高ESD保护、高速、三通道RS-422/RS-485接收器，带故障检测功能。
- 商品型号
- MAX3097EESE+
- 商品编号
- C143412
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 3 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 32Mbps | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 4mA | |
| 功能特性 | 总线状态指示输出 |
商品概述
MAX3097E/MAX3098E是带有故障检测电路和故障状态输出的三路高速RS-485/RS-422接收器。接收器输入带有故障阈值，可检测器件是否处于无效状态。MAX3097E/MAX3098E可指示接收器输入何时处于开路状态、短路状态或共模范围外的状态，当差分输入电压低于预设阈值时也会产生故障指示。故障电路包含电容可编程延迟，确保即使在慢边沿速率下也不会产生错误故障条件。每个接收器都能够支持最高32Mbps的数据速率。
商品特性
- 可检测以下RS-485故障:
- 开路状态
- 短路状态
- 低差分电压信号
- 共模范围违规
- ESD保护:
- ±15kV — 人体模型
- ±15kV — IEC 1000-4-2 空气间隙放电法
- ±8kV — IEC 1000-4-2 接触放电法
- 支持+3V至+5.5V单电源工作
- -10V至+13.2V扩展共模范围
- 故障指示的电容可编程延迟，可在慢数据速率下实现无错工作
- 独立通用故障输出
- 32Mbps数据速率
- 16引脚QSOP封装比行业标准26LS31/32解决方案小40%
应用领域
- 电机轴编码器用RS-485/RS-422接收器
- 带扩展静电放电(ESD)保护的高速三路RS-485/RS-422接收器
- 带输入故障指示的三路RS-485/RS-422接收器
- 电信
- 嵌入式系统
