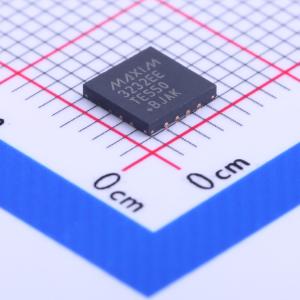

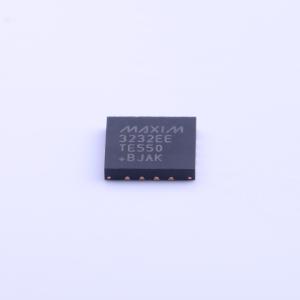

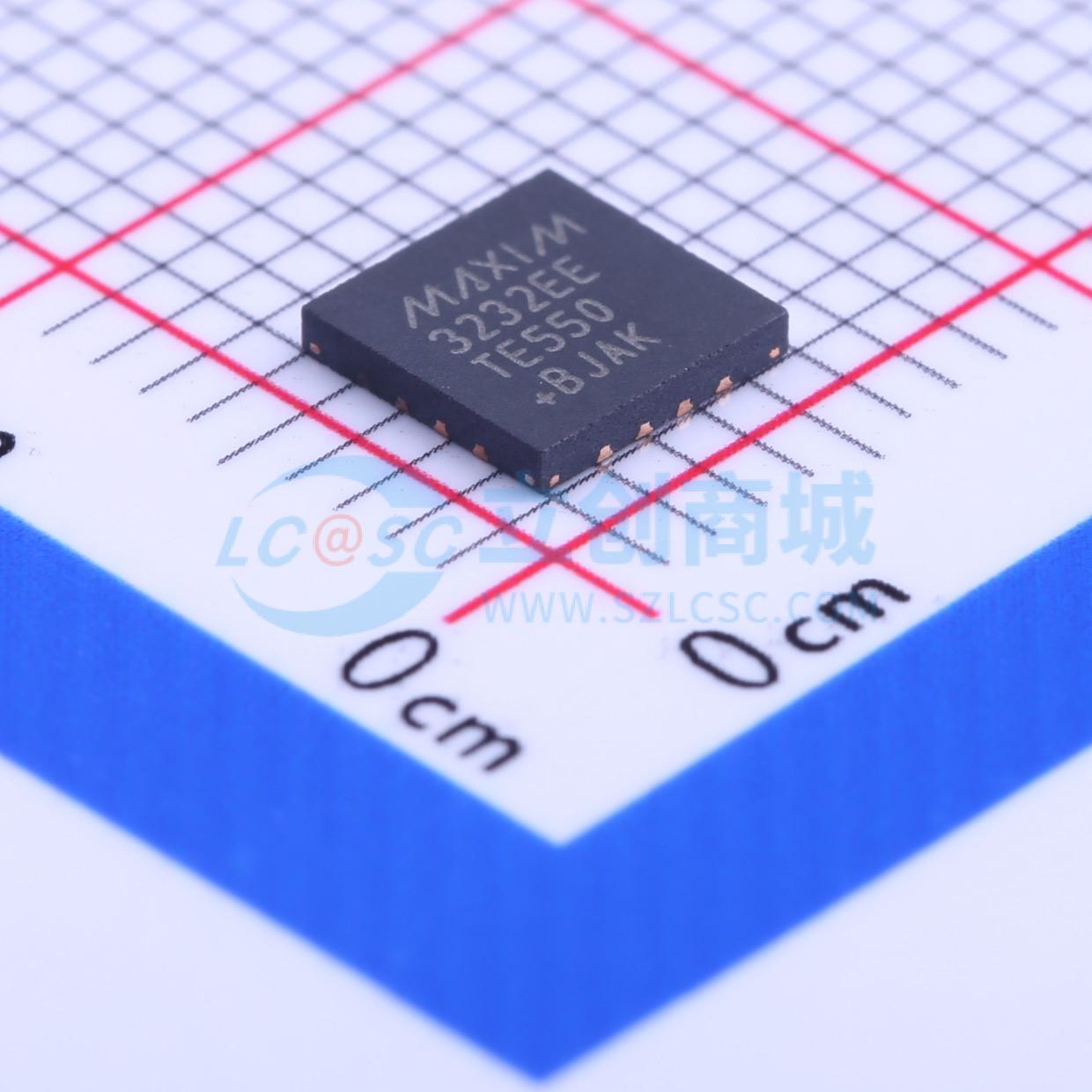

MAX3232EETE+

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E 是由 +3.0V 供电的 EIA/TIA - 232 和 V.28/V.24 通信接口器件，具有低功耗、高数据速率能力和增强型静电放电 (ESD) 保护功能。增强型 ESD 结构可保护所有发射器输出和接收器输入，采用 IEC 1000 - 4 - 2 气隙放电时可达 ±15KV，采用 IEC 1000 - 4 - 2 接触放电时可达 ±8KV（MAX3246E 为 ±9KV），采用人体模型时可达 ±15KV。MAX3237E 的逻辑和接收器 I/O 引脚符合上述标准进行保护，而发射器输出引脚采用人体模型时可承受 ±15KV 的静电放电。 专有的低压差发射器输出级通过内部双电荷泵，可在 +3.0V 至 +5.5V 电源下实现真正的 RS - 232 性能。电荷泵在 +3.3V 电源下工作仅需四个 0.1µF 的小电容。每个器件在保证 RS - 232 输出电平的同时，可确保 250kbps 数据速率下正常工作。MAX3237E 在正常工作模式下可保证 250kbps 的数据速率，在兆波特工作模式下可保证 1Mbps 的数据速率，同时保持符合 RS - 232 标准的输出电平。 MAX3222E/MAX3232E 有两个接收器和两个发射器。MAX3222E 具有 1µA 关断模式，可降低电池供电便携式系统的功耗。MAX3222E 接收器在关断模式下仍保持工作状态，仅消耗 1µA 电源电流即可对外部设备进行监控。MAX3222E 和 MAX3232E 分别在引脚、封装和功能上与行业标准的 MAX242 和 MAX232 兼容。 MAX3241E/MAX3246E 是为笔记本电脑和超便携笔记本电脑设计的完整串口（三个驱动器/五个接收器）。MAX3237E（五个驱动器/三个接收器）非常适合需要快速数据传输的外设应用。这些器件具有关断模式，在此模式下所有接收器仍保持工作状态，而仅消耗 1µA（MAX3241E/MAX3246E）或 10nA（MAX3237E）的电流。 MAX3222E、MAX3232E 和 MAX3241E 提供节省空间的 SO、SSOP、TQFN 和 TSSOP 封装。MAX3237E 提供 SSOP 封装。MAX3246E 提供超小型 6x6 UCSP 封装。

• 电池供电设备
• 手机、智能手机
• 手机数据线
• 笔记本电脑、超便携笔记本电脑和掌上电脑
• 打印机
• xDSL 调制解调器
