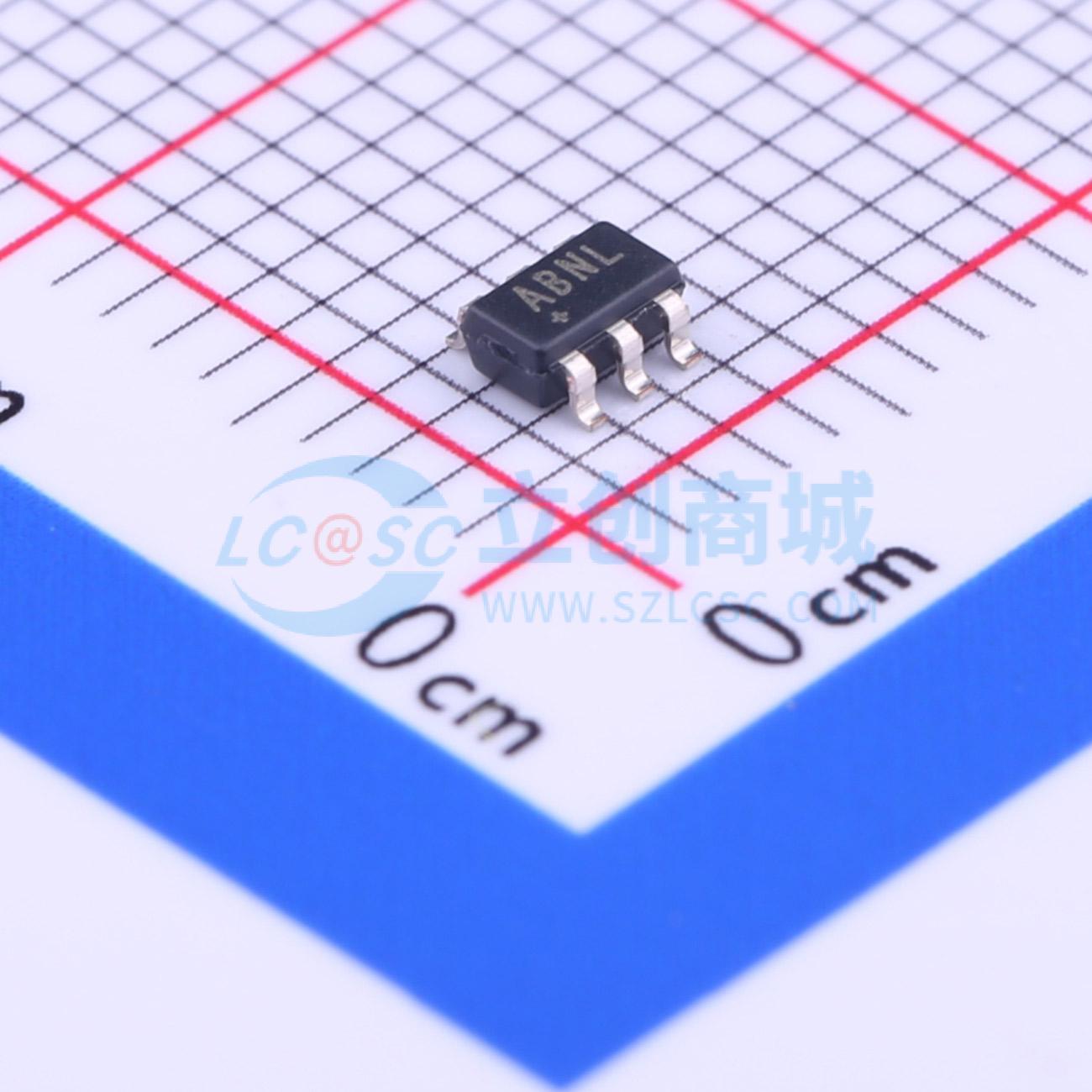

温馨提醒：图片仅供参考，商品以实物为准

MAX4004EUT+T

MAX4004EUT

描述: 高精度、高端电流监测，SOT23封装、精密的高边10:1电流监视器，可检测10nA至10mA的电池
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4004EUT+T
商品编号: C143456
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.046克(g)

商品概述

MAX4004/MAX4006 精密高端电流监测器专为光纤应用中的光电二极管电流监测而设计。它们提供了一个参考电流连接点和一个监测输出，该输出产生与参考电流成比例的信号。MAX4004 的监测输出是与参考电流成比例的电流。MAX4006 的监测输出是与参考电流成比例的电压。这些电流监测器具有六个数量级的动态范围，可监测 250nA 至 2.5mA 的参考电流，精度优于 5%。监测 10nA 至 10mA 的光电二极管电流时，精度会有所降低。 MAX4004/MAX4006 可接受 +2.7V 至 +22V 的电源电压，适用于 PIN 光电二极管应用。内部电流限制（典型值 20mA）可保护器件免受接地短路或过流情况的影响。钳位二极管可保护监测输出免受过压影响。此外，如果管芯温度达到 +150℃，这些器件还具备热关断功能。 MAX4004/MAX4006 采用节省空间的小型 6 引脚 SOT23 封装，工作温度范围为 -40℃ 至 +85℃。

商品特性

宽参考电流动态范围
保证 250nA 至 2.5mA 范围内精度为 5%
扩展至 10nA 至 10mA 范围，监测精度为 10%
电流（MAX4004）或电压（MAX4006）监测输出
参考电流限制保护（典型值 20mA）
电压钳位保护后续输出电路
+2.7V 至 +22V 宽电压范围工作
6 引脚 SOT23 封装

应用领域

光电二极管电流监测系统
便携式仪器
医疗仪器
实验室仪器
消费电子
电流 - 电压转换电平转换

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	输入偏置电流(Ib)	-

	属性	参数值
	输入失调电压(Vos)	-
	工作温度	-40℃~+85℃
