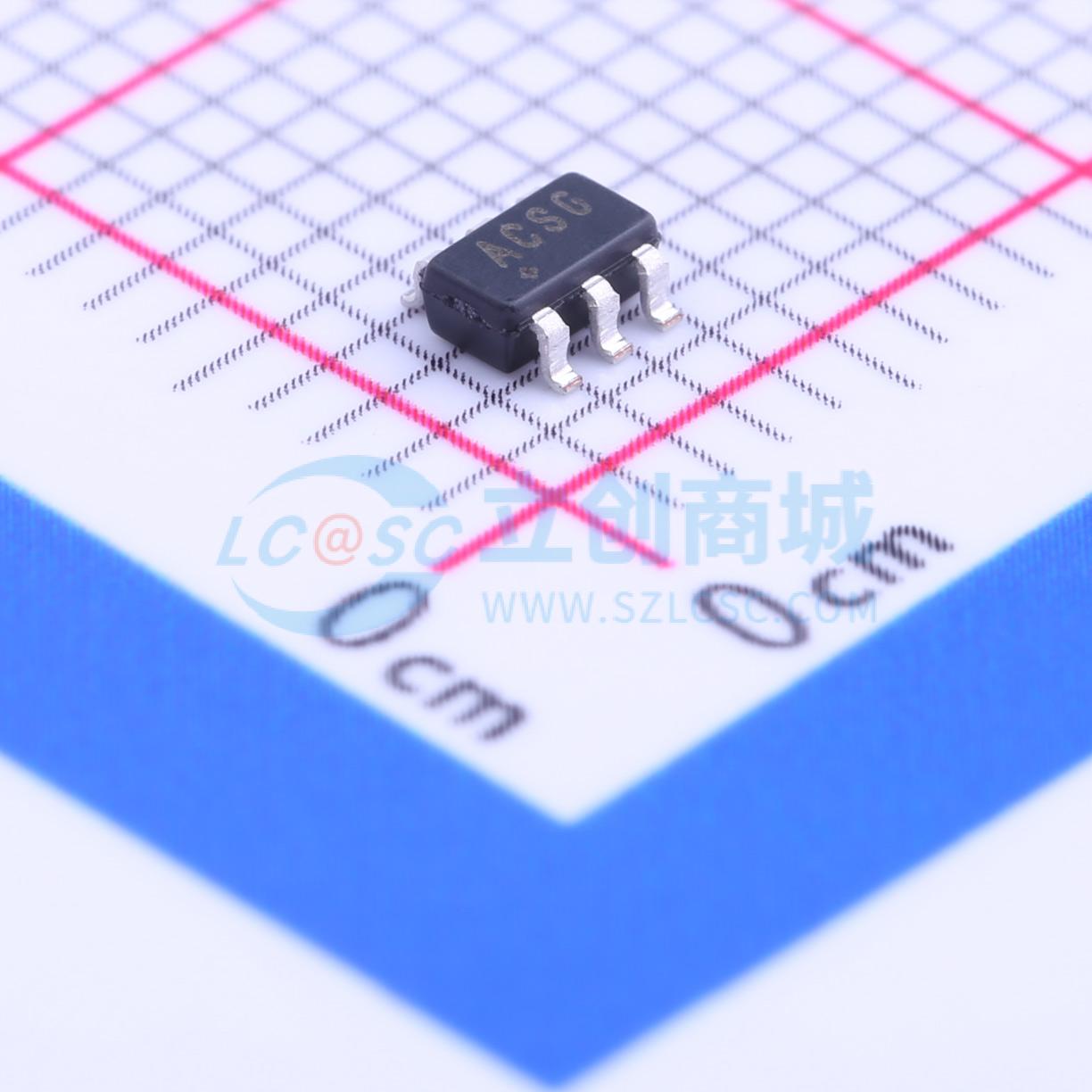

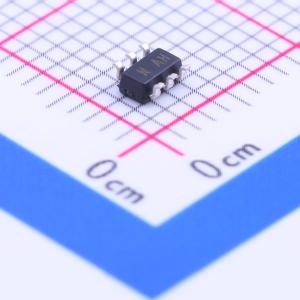

MAX44284HAUT+T

MAX44284HAUT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 36V、输入共模、高精度、低功耗电流检测放大器,测量4个十倍程动态范围，不会增大测量误差
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX44284HAUT+T
商品编号: C143476
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	单电源	1.7V~5.5V
	静态电流(Iq)	21uA
	输入失调电压温漂(Vos TC)	50nV/℃
	输入失调电流(Ios)	50nA
	共模抑制比(CMRR)	140dB
	噪声密度(eN)	150nV/√Hz@1kHz

商品概述

MAX44284是一款高端电流检测放大器，采用1.7V至5.5V单电源供电，专为微功耗运行而优化，静态电流仅为21μA。 MAX44284提供2μV的VOS和0.05%的增益误差等高精度规格。该器件的输入共模电压范围为-0.1V至+36V。这款电流检测放大器具有电压输出，提供四种不同增益版本。 MAX44284采用小型6凸块、0.4mm间距WLP（1.3mm×0.9mm）和6引脚SOT23封装，适用于-40°C至+125°C的汽车温度范围。

商品特性

支持使用小电流检测电阻，以提高电源转换效率和测量精度
输入偏置电流最大80nA
极低的2μV输入失调电压（MAX44284F/H）
极低的50nV/°C输入失调温度系数
-0.1V至+36V宽输入共模范围
低至0.05%的增益误差
延长电池寿命
低至21μA的电源电流
1.7V至5.5V单电源供电
关断输入（与VDD无关）
四种固定增益选项简化设计

应用领域

智能手机和平板电脑
笔记本电脑
电源管理中的DC-DC电流检测
便携式/电池供电系统
医用脉搏血氧仪和输液泵
基站

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-100mV~36V
	增益	100V/V
	带宽	1.8kHz
	输入偏置电流(Ib)	2nA
	输入失调电压(Vos)	12uV
