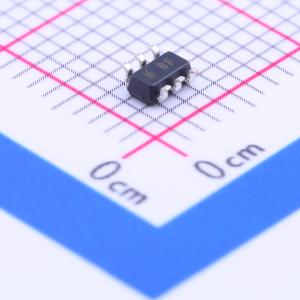

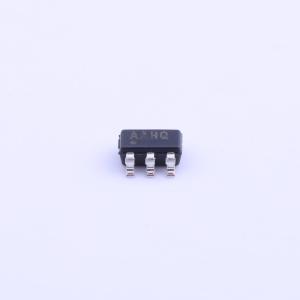

温馨提醒：图片仅供参考，商品以实物为准
MAX4644EUT+T
高速低电压4Ω SPDT CMOS模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX4644是一款单刀双掷(SPDT) CMOS模拟开关，工作电压范围为+1.8V至+5.5V。它提供4Ω的导通电阻(RoN)，并具有快速切换时间（小于20ns）。该芯片适用于低功耗、便携式应用。
- 商品型号
- MAX4644EUT+T
- 商品编号
- C143485
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 11ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 4Ω | |
| 关闭时间(toff) | 3ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 12pF |
商品概述
MAX4644是一款单刀双掷（SPDT）开关，可在+1.8V至+5.5V的单电源下工作。它提供低至4Ω的导通电阻（RON），并且在整个模拟信号范围内RON平坦度为1Ω。MAX4644的开关时间小于20ns，同时确保先断后通操作。它的静态功耗通常仅为0.01μW，适用于低功耗便携式应用。MAX4644的特性包括在整个温度范围内的低泄漏电流、与TTL/CMOS兼容的数字逻辑以及出色的交流特性。它采用小型8引脚μMAX或微型6引脚SOT23封装。
商品特性
- +1.8V至+5.5V单电源供电
- 轨到轨模拟信号范围
- 保证RON最大4Ω（+5V电源），最大8Ω（+3V电源）
- +1.8V工作时，RON在整个温度范围内为30Ω（典型值），导通时间tON为18ns（典型值），关断时间tOFF为12ns（典型值）
- 保证RON平坦度：0.75Ω（典型值，+5V电源）
- 保证通道间RON匹配度：0.1Ω（典型值，+5V电源）
- 在整个温度范围内泄漏电流低（<0.35nA）
- 出色的交流特性：低串扰，1MHz时为-82dB；高关断隔离度，1MHz时为-80dB；总谐波失真为0.018%
- 低功耗：<0.01μW
应用领域
- 电池供电设备
- 音频和视频信号路由
- 低电压数据采集系统
- 采样保持电路
- 通信电路
