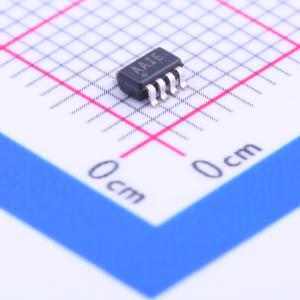

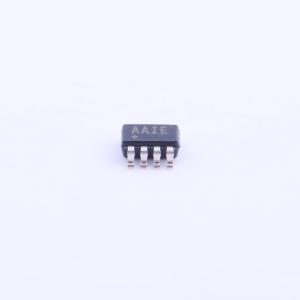

温馨提醒：图片仅供参考，商品以实物为准
MAX4649EKA+T
45Ω, SPDT 模拟开关, SOT23-8 封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX4649 是一个双电源、单刀双掷 (SPDT) 模拟开关。导通电阻为 45Ω 最大值，并在指定信号范围内平坦（7Ω 最大值）。该开关可以处理轨到轨模拟信号，并在任一方向上同样良好地传导模拟或数字信号。
- 商品型号
- MAX4649EKA+T
- 商品编号
- C143486
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 9V~36V；4.5V~20V；-20V~-4.5V | |
| 导通时间(ton) | 130ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 45Ω | |
| 关闭时间(toff) | 5ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 17pF |
商品概述
MAX4649是一款高压单刀双掷（SPDT）模拟开关，可采用±4.5V至±20V双电源供电，也可采用+9V至+36V单电源供电。MAX4649有一个常闭（NC）开关和一个常开（NO）开关。CMOS开关结构支持轨到轨模拟信号的双向处理。 MAX4649具有先断后通的切换功能。从一个输入切换到另一个输入的转换时间通常为90ns。关态泄漏电流通常小于10pA，开态泄漏电流通常小于20pA。
商品特性
- 低导通电阻：采用±15V电源时最大45Ω
- 通道间导通电阻匹配最大5Ω
- 在指定信号范围内保证导通电阻平坦度（最大7Ω）
- 无需逻辑电源
- 轨到轨信号处理
- 支持+9V至+36V单电源工作
- 支持±4.5V至±20V双电源工作
- 低串扰：1MHz时为-92dB
- 高开态隔离度：1MHz时为-92dB
- TTL/CMOS兼容控制输入
- +25℃时开关转换时间最大130ns
- 保证先断后通切换时间为5ns
- +25℃时关态泄漏电流最大仅2nA
- 采用小型8引脚SOT23封装
应用领域
- 专用小交换机（PBX）、专用自动小交换机（PABX）系统
- 通信系统
- 数字用户线路（DSL）
- 测试设备
- 音频系统
- 冗余系统
- 继电器替代
- 个人计算机多媒体板
